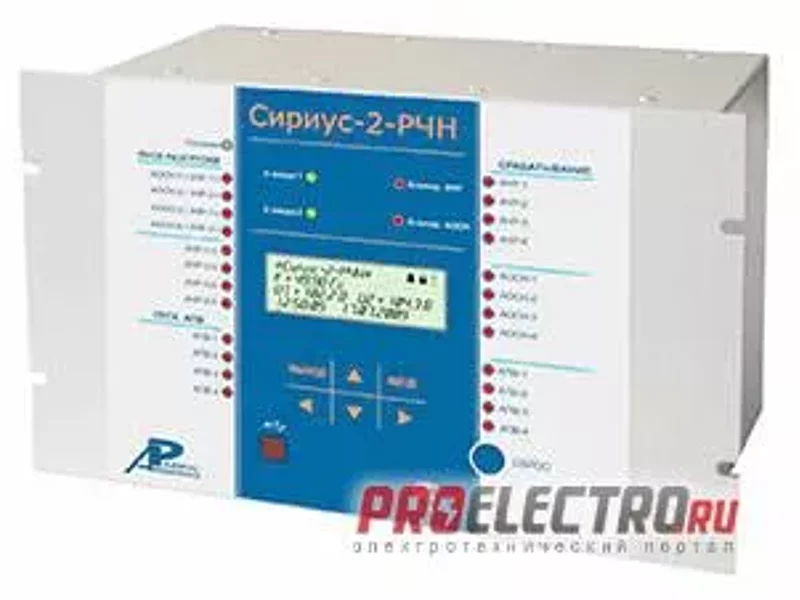

Устройство Сириус-2-РЧН

Устройство автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН-5А(110В/220В)-И1.Назначение устройства Сириус-2-РЧН:Устройство автоматического ограничения снижения частоты и напряжения «Сириус-2-РЧН» предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ).
Также устройство предназначено для ликвидации дефицита реактивной мощности путем отключения потребителей при снижении напряжения (АОСН) с последующим автоматическим повторным включением отключенных потребителей при восстановлении напряжения (АПВН).Устройство может использоваться в следующих режимах:

только АЧР, только АОСН, комбинация АЧР и АОСН.

То есть, на одну группу присоединений можно назначать разгрузку только по частоте, а на другую – только по напряжению. Также возможно на любую группу присоединений назначать разгрузку как по частоте, так и по напряжению одновременно.
Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–110 (до 500) кВ, а также в ячейках КРУ и КСО 6–10 кВ подстанций и распределительных пунктов (РП).Устройство Сириус-2-РЧН обеспечивает:

автоматическое отключение определенных под частотную разгрузку присоединений с возможностью автоматического повторного включения отключенных присоединений при восстановлении частоты; автоматическое отключение определенных под разгрузку по напряжению присоединений с возможностью автоматического повторного включения отключенных присоединений при восстановлении напряжения; одновременный контроль двух классов напряжения, двух секций одного класса напряжения или двух линейных напряжений одного ТН. Оба измерительных канала напряжения равнозначны, и любая функция выполняется только при условии одинаковых изменений напряжения и частоты на обоих каналах. Первый канал условно называется основным, так как ОНМ использует напряжение именно этого канала, а второй – контрольным; оперативный ввод блокировок как в любые очереди АЧР, ЧАПВ, АОСН и АПВН, так и во все очереди выбранной функции одновременно; сигнализацию при пропадании напряжения с любого из измерительных каналов напряжения.

Возможности устройства Сириус-2-РЧН:

задание внутренней конфигурации и режима работы устройства; ввод и хранение уставок; контроль и индикацию значения напряжений и частоты, подводимых к устройству; передачу текущих параметров, ввод и изменение уставок по линии связи; постоянный оперативный контроль работоспособности (самодиагностику); выполнение функций АЧР, ЧАПВ, АОСН и АПВН на основе совпадения измерений одновременно по двум входным измерительным каналам – основного и контрольного; блокировку выходов при неисправности устройства для исключения ложных срабатываний; получение дискретных сигналов, выдачу предупредительной сигнализации; гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанции.

Функции выполняемые устройством Сириус-2-РЧН:

автоматическая разгрузка по напряжению до 4 групп присоединений (АОСН); автоматическое повторное включение отключенных от АОСН присоединений (АПВН); автоматическая частотная разгрузка до 4 групп присоединений (АЧР); автоматическое повторное включение отключенных функцией АЧР присоединений (ЧАПВ); возможность блокирования ступеней категории АЧР-I по превышению скорости снижения частоты и напряжения; возможность одновременного блокирования обеих категорий ступеней АЧР от ОНМ; возможность ускорения ступеней АЧР-II по скорости снижения частоты.

Дополнительные сервисные функции:

встроенные часы-календарь; наличие 4-х дискретных входов для выдачи сигнала на общее реле сигнализации; измерение текущих значений напряжений и частоты.

Устройство производит измерение параметров входных аналоговых сигналов:

линейного напряжения основного канала (основной секции шин); линейного напряжения контрольного канала (контрольной секции шин); частоты основного канала (линейного напряжения основной секции шин); частоты контрольного канала (линейного напряжения контрольной секции шин); тока ввода (для организации органа направления мощности совместно с напряжением основной секции).

При измерениях напряжения и тока осуществляется цифровая фильтрация входных сигналов и их обработка относительно промышленной частоты 50 Гц.Измеренные значения напряжения используются для разрешения работы ступеней АОСН, АПВН, АЧР и ЧАПВ, а также для разрешения работы измерительных органов частоты.Для возможности оперативного управления ступенями и очередями, а также осуществления ряда блокировок для их работы, устройство анализирует состояние ряда дискретных сигналов.Устройство имеет каналы связи для передачи на компьютер данных аварийных ситуаций, просмотра и изменения уставок, а также контроля текущих параметров сети.Вид климатического исполнения УХЛ3.1 по ГОСТ 15150 с расширенным диапазоном температуры окружающего воздуха при эксплуатации
