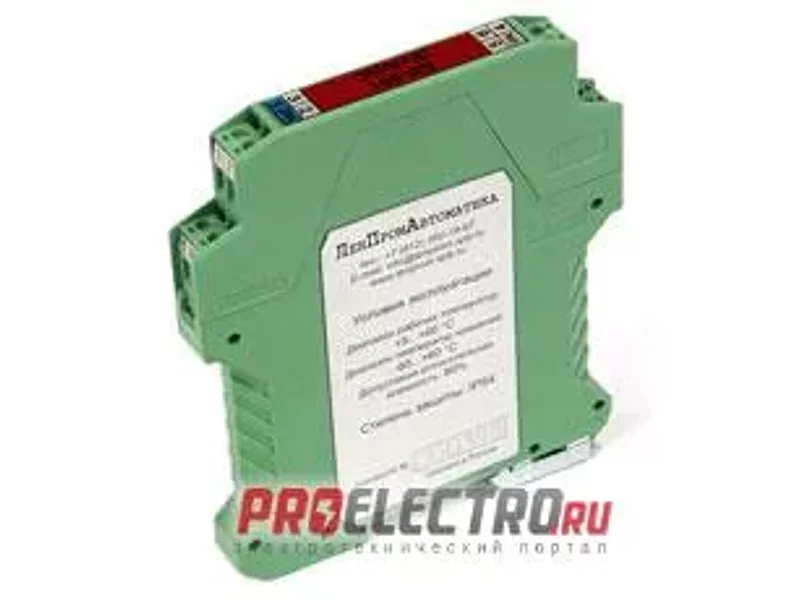

БИ-007 барьер искробезопасности Шунт-диодный

Барьер искробезопасности БИ-007 предназначен для
обеспечения искробезопасности электрических цепей дискретных датчиков типа «сухой контакт».

Барьер с искробезопасными электрическими цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10-99 (МЭК 60079-11-99), имеет маркировку взрывозащиты «[Exib]IIC» и предназначен для установки вне взрывоопасных зон.

При попадании высокого напряжения в искроопасную цепь барьер обеспечивает перегорание встроенного предохранителя и тем самым отключает защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера невозможно.

Срабатывание барьера искрозащиты
«Срабатывание» барьера является штатной ситуацией обеспечения искробезопасности. Срабатывание барьера вызывается попаданием в искроопасную цепь, подключенную к барьеру, электрического сигнала, по своим параметрам превышающего допустимое напряжение питания барьера (24 В) и ток перегорания встроенного предохранителя (50 мА).

Как правило, с искроопасной стороны к барьеру подключены вторичные преобразователи. Параметры электрических сигналов, с которыми они работают, практически всегда не превышают значений, необходимых для «срабатывания» барьера. Поэтому, для избежания «срабатывания» барьеров необходимо исключить попадание электрических сигналов из других цепей (например, в результате коротких замыканий).
