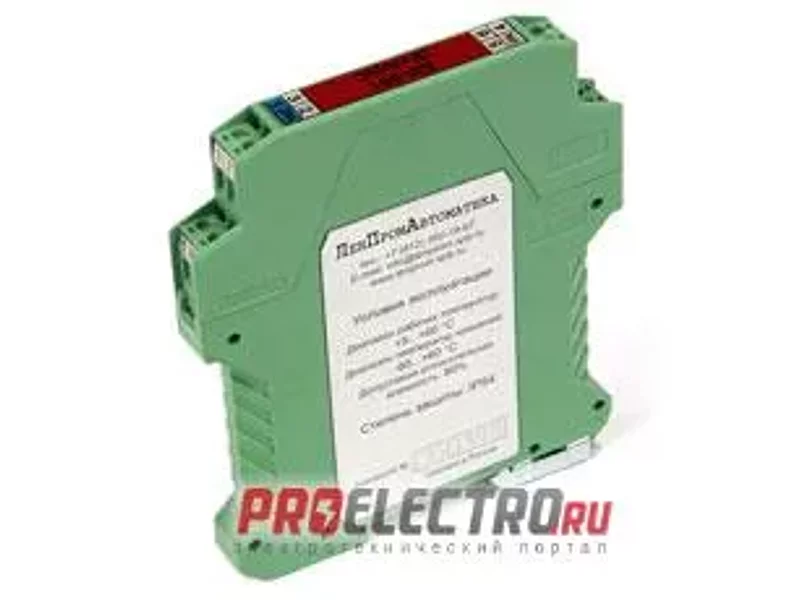

БИА-101 барьер искробезопасности Активный

Барьер искробезопасности (искрозащиты) БИА-101 предназначен для
обеспечения искробезопасности и питания электрических цепей первичных преобразователей, выходным сигналом которых является токовый сигнал с диапазоном 0...20 мА (4...20 мА) постоянного тока.

Барьер обеспечивает прием, фильтрацию и преобразование входного сигнала в унифицированный выходной сигнал 0...20 мА (4...20 мА), т.е. обеспечивает передачу токового сигнала 1:1, а также в унифицированный выходной сигнал с диапазоном 0...5 В (1...5 В), гальваническое разделение входных сигнальных цепей и цепей питания, а также входных и выходных цепей.

Активный барьер искробезопасности с гальванической развязкой БИА-101 имеет Разрешение на применение на поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору России производствах и объектах (? РРС 00-20458).

Гальваническая развязка. Гальваническое разделение входных сигнальных цепей барьера и цепей питания осуществляется посредством применения импульсного трансформатора. Разделение сигнальных цепей входа и выхода достигается применением оптической развязки.

Диагностика состояния входных цепей
Отличительной особенностью этого барьера искрозащиты является возможность диагностики состояния цепи датчика. Так, в случае использования датчика с выходным сигналом 4...20 мА, по значению входного тока 0 мА может быть определен обрыв цепи датчика. Этому случаю соответствует нулевой уровень сигнала на выходе барьера. В случае, когда входной ток значительно превышает 20 мА (для любого датчика), на выходе барьера присутствует высокий уровень напряжения (около 8 В). По этому значению выходного сигнала барьера можно делать выводы о неисправности датчика, коротком замыкании входной цепи барьера.
