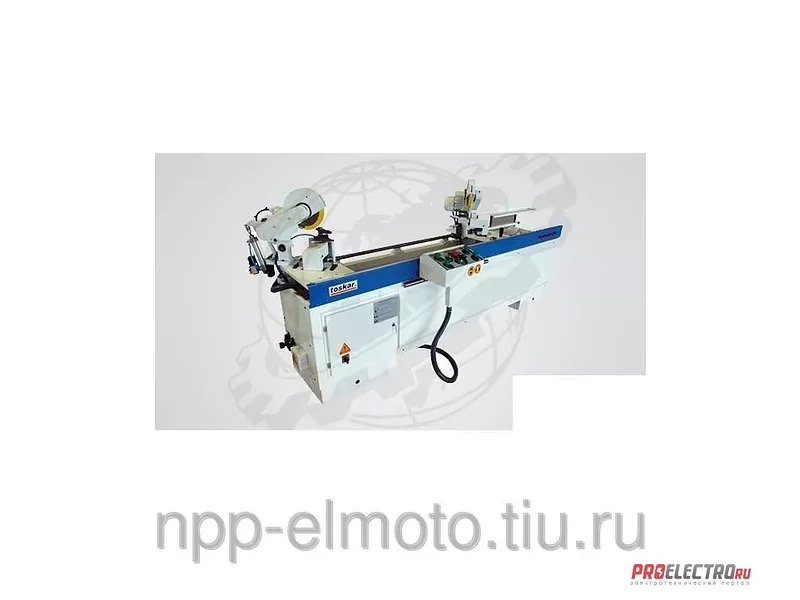

Двухсторонние усозарезные станки Д WM

Станок, при необходимости, может выполнять отдельно операцию резки под фиксированным углом 45° или устройства шипов «ласточкин хвост».

Надежная фиксация детали благодаря пневматической двойной зажимной системе. Торцовочная пила приводится в движение автоматически. Фрезеровальные модули приводятся в движение автоматически. Обеспечивает возможность выполнения простой и безошибочной регулировки размера детали посредством линейки для точного измерения. Станок оснащен двойной системой ручного управления. Один суппорт торцовочной группы подвижный, другой – стационарный.

  Технические характеристики усозарезного оборудования WM Наименование характеристики Значение характеристики Параметр WM 200 WM 250 WM 300 Диаметр пилы, мм 200 250 300 Диаметр концевых фрез, мм 7.5 ― 8 7.5 ― 8 7.5 ― 8 Мощность эл. двигателя пилы, кВт 0.55 0.75 1.1 Мощность эл двигателя фрез, кВт 0.55 0.55 0.55 Частота вращения пилы, об/мин 4 500 4 500 4 500 Частота вращенния фрез, об/мин 20 000 20 000 24 000 Максимальное сечение обрабатываемых заготовок, мм 80 х 30 100 х 40 120 х 50 Длина обрабатываемых заготовок 2 000 2 500 2 500 Давление воздуха, бар 6 – 7 6 – 7 6 – 7 Угол запиливания, град. 45 45 45 – 90 Вес, кг 330 465 465 Напряжение, В 220 – 380 / 50 Гц 220 – 380 / 50 Гц 220 – 380 / 50 Гц Габариты, мм 800 х 2900 х 1500 1000 х 3450 х 1600 1000 х 3450 х 1600 Опции, описания Технические особенности

Станина станка

Станина станка коробчатой формы обладает повышенной жесткостью и виброустойчивостью, что позволяет обеспечить высокое качество торцовки заготовок.

Маятниковые пилы

Маятниковые пилы установлены на суппорте под углом к вертикальной базовой линейке. Привод пилы обеспечивается двигателем через клиноременную передачу. Опускание пилы в процессе пиления осуществляется пневмоцилиндром.

Двухсторонняя обработка торцов заготовок

Обработка заготовок осуществляется одновременно с двух сторон, что значительно повышает производительность станка. Настройка подвижного суппорта по длине заготовки осуществляется вручную с отсчетом размера по линейке.

Верхний прижим заготовок

Верхний прижим заготовок при обработке осуществляется с помощью пневмоцилиндров. Обеспечивается надежная фиксация заготовок во время обработки.

Автоматический режим работы

После установки заготовки на рабочий стол, зажим и обработки торца с последующим разжимом производится в автоматическом режиме по команде оператора. Обеспечивается высокая точность обработки, удобство обслуживания и высокая производительность.

Электрошкаф и пульт управления станком

Электрошкаф станка встроен в нишу станины. Пульт управления прикреплен к круглой направляющей на передней стенке станины и имеет возможность установки в удобном для оператора месте. Эргономичная панель пульта управления обеспечивает удобство управления всеми функциями



Производитель: Toskar
