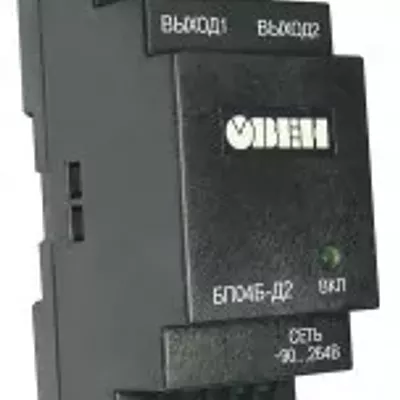

Одноканальный блок питания ОВЕН БП04Б-Д2

Одноканальный блок питания ОВЕН БП04Б-Д2.

Назначение блока питания
Блок питания БП04 предназначен для питания стабилизированным напряжением 24 В или 36 В двух однотипных датчиков с унифицированным выходным токовым сигналом (датчиков давления, влажности и т.д.)
Блок питания БП04 выпускается в корпусе с креплением на DIN-рейку типа Д2.

Основные функции блока питания

ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева ИНДИКАЦИЯ о наличии напряжения на выходе

Технические характеристики

Входное напряжение:

      – переменного тока: 90...264 В
      – постоянного тока: 110...370 В

Частота входного переменного напряжения: 47...63 Гц Порог срабатывания защиты по току: не более 1,5 Imax Суммарная выходная мощность: 4 Вт Номинальное выходное напряжение канала: 24 или 36 В Нестабильность выходного напряжения при изменении напряжения питания: ±0,2 % Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax: ±0,15 % Рабочий диапазон температур блока питания: –20...+50 °C Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур: ±0,025 % / °C Электрическая прочность изоляции:

      – вход – выход (действующее значение): 1,5 кВ
      – вход – корпус (действующее значение): 1,5 кВ

Уровень радиопомех: по ГОСТ Р 51527 группа С Тип и габаритные размеры корпуса: Д2, 36х90х58 мм Степень защиты корпуса (со стороны передней панели): IP20

Условия эксплуатации блока питания БП04Б

Температура окружающего воздуха: –20...+50 °С Атмосферное давление: 86...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги): не более 80 %
