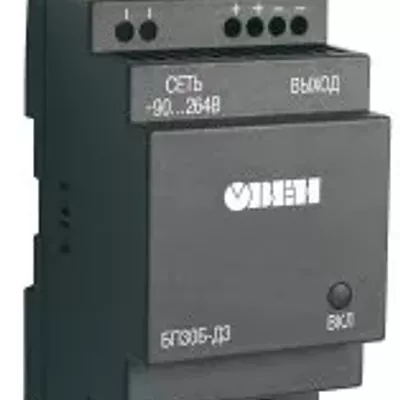

Одноканальный блок питания ОВЕН БП30Б-Д3

Одноканальный блок питания ОВЕН БП30Б-Д3

Назначение прибора
Блок питания БП30 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.).
Применяется для построения систем электропитания различной сложности, в том числе распределенных.
Блок питания БП30Б-Д3 выпускается в корпусе с креплением на DIN-рейку типа Д3.

Основные функции

Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение Ограничение пускового тока с помощью терморезистора Защита от перенапряжения и импульсных помех на входе с помощью варистора Защита от перегрузки, короткого замыкания и перегрева

Технические характеристики

Входное напряжение блока питания:

      – переменного тока: 90...264 В
      – постоянного тока: 110...370 В

Частота входного переменного напряжения: 47...63 Гц Порог срабатывания защиты по току: не более 1,4 Imax Максимальная выходная мощность: 30 Вт Нестабильность выходного напряжения при изменении напряжения питания: ±0,2 % Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax: ±0,2 % Рабочий диапазон температур: –20...+50 °C Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур: ±0,015 % / °C Электрическая прочность изоляции:

      – вход - выход (действующее значение): 3 кВ
      – вход - корпус (действующее значение): 1,5 кВ

Уровень радиопомех: по ГОСТ Р 51527 группа С Тип и габаритные размеры корпуса: Д3, 54х90х58 мм Степень защиты корпуса (со стороны передней панели): IP20

Условия эксплуатации блока питания БП30

Температура окружающего воздуха: –20...+50 °С Атмосферное давление: 86...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги): не более 80 %
