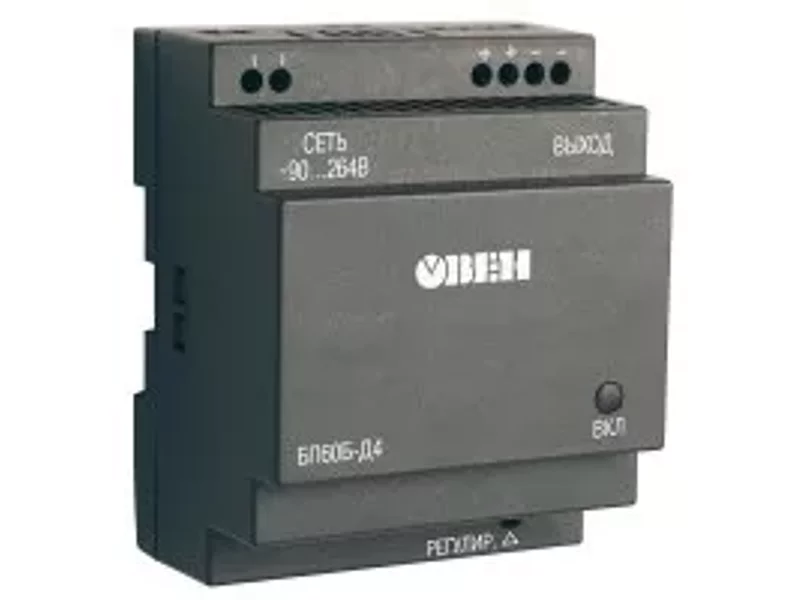

Одноканальный блок питания ОВЕН БП60Б-Д4

Одноканальный блок питания ОВЕН БП60Б-Д4.
Назначение блока питания
Блок питания БП60 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.).
Применяется для построения систем электропитания различной сложности, в том числе распределенных.
Блок питания БП60Б-Д4 выпускается в корпусе с креплением на DIN-рейку типа Д4.

Техническое описание блока питания

ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности ИНДИКАЦИЯ о наличии напряжения на выходе

Технические характеристики

Входное напряжение:

      – переменного тока: 90...264 В
      – постоянного тока: 110...370 В

Частота входного переменного напряжения: 47...63 Гц Порог срабатывания защиты по току: не более 1,5 Imax Максимальная выходная мощность: 60 Вт Нестабильность выходного напряжения при изменении напряжения питания: ±0,2 % Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax:

      – для выходного напряжения 5 или 9 В: ±0,5 %
      – для выходного напряжения 12, 15, 24, 36, 48, 60 В: ±0,25 %

Рабочий диапазон температур: –20...+50 °C Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур: ±0,025 % / °C Электрическая прочность изоляции:

      – вход - выход (действующее значение): 3 кВ
      – вход - корпус (действующее значение): 1,5 кВ

Уровень радиопомех: по ГОСТ Р 51527 группа С Тип и габаритные размеры корпуса: Д4, 72х90х58 мм Степень защиты корпуса (со стороны передней панели): IP20

Условия эксплуатации блока питания БП60

Температура окружающего воздуха: –20...+50 °С Атмосферное давление: 86...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги): не более 80 %
