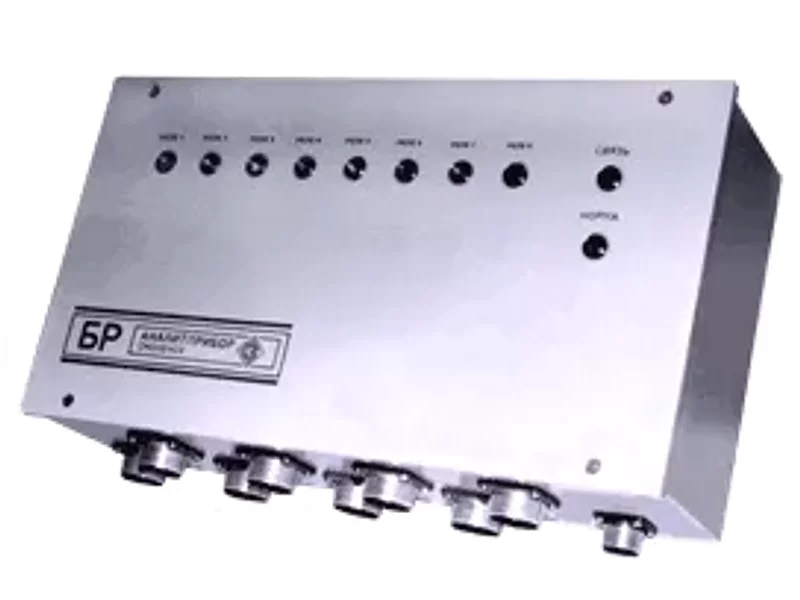

Блок реле БР (ИБЯЛ.423142.004)

Блок реле БР (ИБЯЛ.423142.004).
Используется в составе системы контроля атмосферы промышленных объектов (СКАПО) и предназначен для коммутации внешних исполнительных устройств и выдачи световой сигнализации при превышении установленных пороговых значений.

Для систем с последовательной архитектурой:
Питание и управление БР осуществляется от блока расширения и связи БРС по четырехпроводной линии связи с сопротивлением жилы не более 0,5 Ом. Длина линии связи не более 5 м. БР имеет 2 порога срабатывания по каждому из 8 каналов. Нагрузочная способность реле - 220 В, 2,5 А.

БР имеет следующие виды сигнализации:

непрерывную световую красного цвета “ПОРОГ 1”, “ПОРОГ 2” по каждому из 8 каналов, свидетельствующую о срабатывании каждого порогового устройства; непрерывную световую зеленого цвета “НОРМА”, свидетельствующую о наличии напряжения питания; прерывистую световую красного цвета “СВЯЗЬ”, свидетельствующую о наличии связи с БРС.

Степень защиты БР - IР54.
Температура окружающей среды от минус 40 до +50 С
Габаритные размеры БР мм, не более: высота - 220, ширина - 370, глубина - 128.
Масса БР, не более 5 кг.

Внимание! Применяется только с БРС (ИБЯЛ.411111.036).
