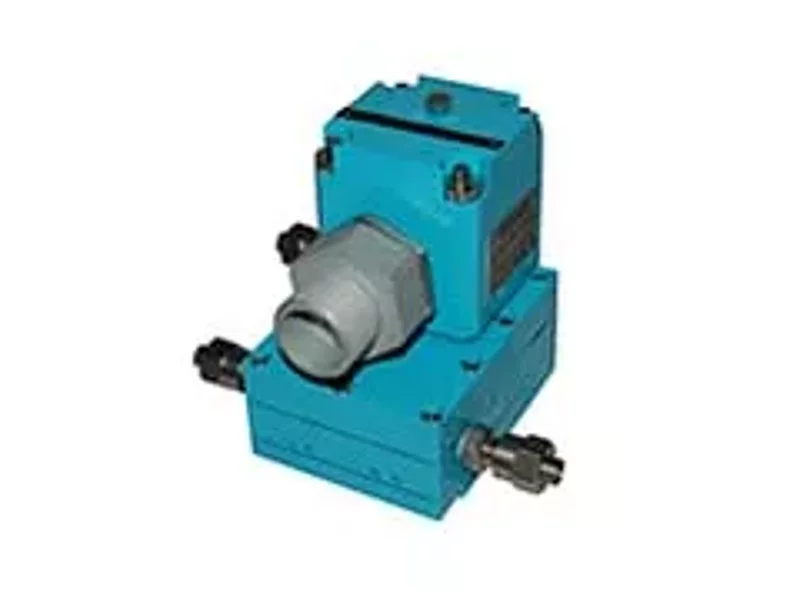

Блок управления и сигнализации электропневматический БУСЭ

Применение
Предназначен для управления пневмоприводами двухпозиционной поворотной трубопроводной арматуры и других поворотных устройств, а также для сигнализации конечных положений вала пневмоприводов.
Обеспечивает замыкание и размыкание двух независимых цепей постоянного тока при достижении валом устройства, на котором он установлен, конечного положения. Устойчиво работает в широком диапазоне температур окружающего воздуха.

Описание
Имеют две модификации: БУСЭ-С,БУСЭ-Ш.
Блоки управления БУСЭ-Ш отличаются наличием встроенной световой индикации, а также удобством монтажа, достигаемым благодаря применению штепсельных разъемов.

В зависимости от исполнения предназначены для применения:

взрывозащищенного исполнения БУСЭ-Ех — во взрывоопасных зонах помещений и наружных установок всех классов согласно требованиям главы 7.3 «Правил устройств электроустановок (ПУЭ)» и других нормативно-технических документов, определяющих применяемость электрооборудования во взрывоопасных зонах (свидетельство о взрывозащищенности ЦС ВЭ ИГД № 99. С111 от 9.09.1999 г.); обычного исполнения БУСЭ — в невзрывоопасных зонах помещений и наружных установок.

Технические данные:

Напряжение коммутируемого постоянного тока: не более — 30 В. Сила постоянного тока: не более 0,5 А. Сигналы управления: «0» — 0 В «1» — 24 В. Мощность управляющего электрического сигнала: не более 7 Вт. Пропускная способность при давлении сжатого воздуха на входе БУСЭ от 0,25 до 0,6 МПа: не менее — 0,7 м3/ч. Класс загрязненности сжатого воздуха по ГОСТ 17433-80: 3. Температура окружающего воздуха: от −50 до +70°С. Синусоидальные вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения для частот ниже частоты перехода: 0,35 мм. Ход толкателя, мм:

-номинальный —  1,5;
-максимальный —  2,0.

Взрывозащита БУСЭ-Ех: «1ExdsIICT6».
Степень защиты от внешних воздействий: IP54.
Масса: не более 2,6 кг.
