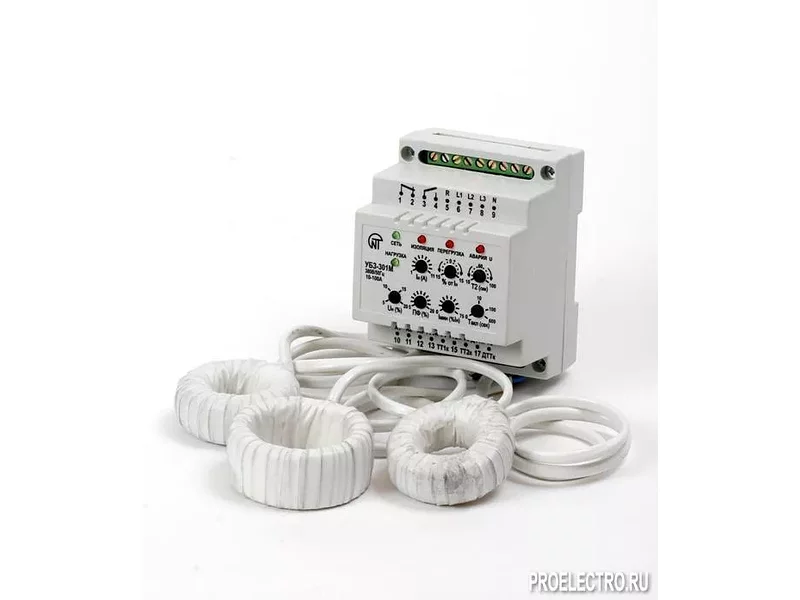

Блок защиты электродвигателя УБЗ 301 5-50А, 10-100А, 63-630А

Блок защиты электродвигателя УБЗ 301 5-50А, 10-100А, 63-630А

Предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трёхфазного оборудования 380В, 50Гц, выпускается тремя модификациями 5-50А, 10-100А, 63-630А

Осуществляет полную и эффективную защиту электродвигателя отключением от сети и/или блокированием его пуска в следующих случаях:
некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
механическом перегрузе (симметричный перегруз по фазным/линейным токам) – защита от перегруза с зависимой выдержкой времени;
несимметричном перегрузе по фазным/линейным токам, связанном с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом автоматического повторного включения (АПВ);
несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
исчезновении момента на валу ЭД («сухой ход» - для насосов) защита по минимальному пусковому и/или рабочему току;
при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;
замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».

Блок обеспечивает защиту электродвигателя путём управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:
простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
установку рабочего тока ЭД, отличного от стандартных значений с учётом длительно допустимого перегруза;
срабатывание по перегрузу с зависимой выдержкой времени. В процессе работы решается дифференциальное уравнение теплового баланса ЭД;
возможность сдвигать токо-временную характеристику как по оси токов, так и по оси времени;
выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени АПВ по усмотрению заказчика самостоятельно;
индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу Modbus в стандарте RS-485 (БО-01 поставляется под заказ).
