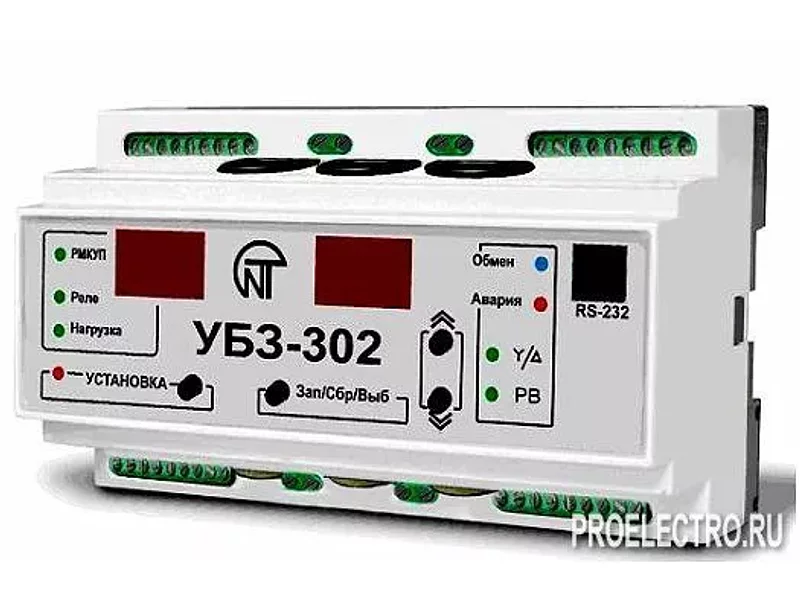

Блок защиты электродвигателя УБЗ 302

Блок защиты электродвигателя УБЗ 302
Универсальный блок защиты электродвигателей УБЗ-302 предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380В 50 Гц и проверки значения сопротивления изоляции электродвигателей.
УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью:

от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов

до 315кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

УБЗ обеспечивает защиту электродвигателей при:

- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений);

- механических перегрузках (симметричный перегруз по фазным/линейным токам);

- превышении порога тока обратной последовательности:

- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);

- исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;

- затянутом пуске двигателя или блокировке ротора;

- недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);

- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;

- тепловой перегрузке двигателя;

- перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

- - режимы пуска двигателя

- Параметры отображения мощностей и косинуса фи.

- Дистанционное управление.

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки.

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Связь

- управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS RTU;

- управление и передача параметров по интерфейсу RS-232.
