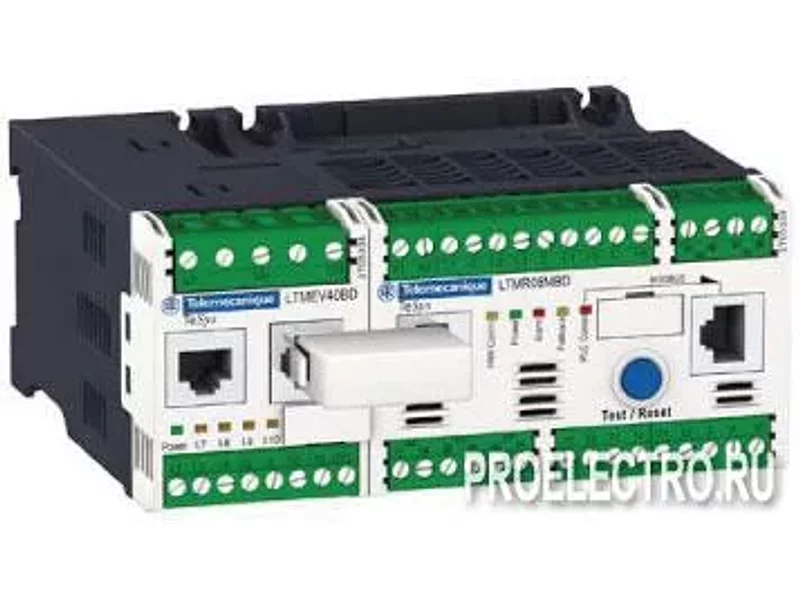

Реле Tesys T MODBUS 5-100A 24В DC | арт. LTMR100MBD Schneider Electric

Многофункциональные реле защиты и управления электродвигателем TeSys T.
Реле является центральным компонентом системы управления электродвигателем.
Его основные функции:
- измерение тока в каждой из трех фаз:
в диапазоне от 0,4 до 100 A с помощью встроенных трансформаторов тока,
в диапазоне от 100 до 810 A – с помощью внешних трансформаторов тока;
- измерение тока утечки с помощью внешнего тороидального датчика;
- измерение температуры электродвигателя (термисторная защита с РТС-датчиками);
- через входы и выходы: управление электродвигателем в различных режимах, защита и прочие функции.
Реле управляет электродвигателем в следующих режимах:
- защита от перегрузки;
- независимый;
- реверсивный;
- двухскоростной;
- двухступенчатый;
- пользовательский.
Электропитание:
Возможно питание реле от источника постоянного или переменного тока:
- 24 В постоянного тока;
- 100-240 В переменного тока.
Диапазоны измерения тока:
Для двигателей с номинальным током от 0,4 до 100 A: предусмотрены три диапазона измерения тока:
- 0,4-8 A;
- 1,35-27 A;
- 5-100 A.
При подключении внешних трансформаторов тока выберите диапазон 0,4-8 A (ток вторичной обмотки траснформатора: 1 или 5 А).
Входы:
- 6 логических входов.
Выходы
- 3 релейных выхода (1НО);
- 1 релейный выход для аварийной сигнализации (1НО + 1НЗ).
Измерения:
- Зажимы для подключения датчика температуры.
- Зажимы для подключения внешнего тороидального датчика (измерение тока утечки).
Номинальное напряжение изоляции выходов (Ui), В: 690
Номинальное импульсное выдерживаемое напряжение (Uimp):
- при питании входов и выходов напряжением 100-240 В переменного тока: 4кВ
- при питании входов и выходов напряжением 24 В постоянного тока: 0,8кВ
Защитное исполнение: TH
Температура окружающего воздуха:
- при хранении от -40 до +80 С
- при эксплуатации от -20 до +60 С
Рабочее напряжение (U):
- 24В постоянного тока (LTM RхххBD)
- 100-240В переменного тока (LTM RхххFM)
Защита от сверхтока: предохранитель gG, 0,5А
Рабочее напряжение, В:
20,4-26,24 постоянного тока
93,5-264 переменного тока
Потребляемый ток, 50/60 Гц, мA:
- для LTM RхххBD 56-127
- для LTM RхххFM 8-62,8
