БЗИ блок защиты и индикации ЮГИШ 468332.098

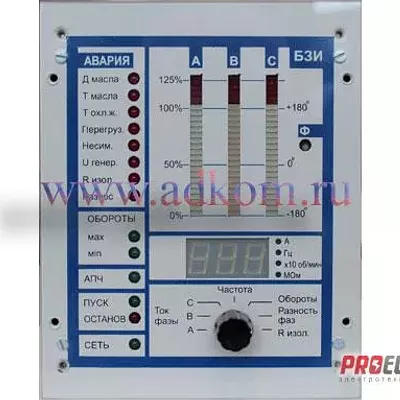

БЗИ блок защиты и индикации ЮГИШ 468332.098 для пультов серии УК ЭДГ применяемых в дизель-генераторах от 60 до 315 кВт. На лицевой панели блока БЗИ расположены светодиодные индикаторы и переключатель режимов: а) восемь индикаторов АВАРИЯ:
1) Д масла – пониженного давления масла;
2) Т масла – перегрева масла;
3) Т охл.ж. – перегрева охлаждающей жидкости;
4) Перегруз. – перегрузки по току фаз;
5) Несим. – несиметрии токов фаз;
6) U генер. – выход напряжения силового генератора за допустимые пределы;
7) R изол. – низкое сопротивление изоляции;
8) Разнос – превышение частоты вращения коленчатого вала;
б) два индикатора ОБОРОТЫ:
1) max - задатчик оборотов (ЮГИШ 657117.001) находится в положении максимальных оборотов;
2) min - задатчик оборотов находится в положении минимальных оборотов;
в) индикаторы АПЧ , ПУСК, ОСТАНОВ, для отображения соответствующих режимов и СЕТЬ для отображения наличия напряжения в нагрузке;
г) три шкальных индикатора А, В и С, отображающих ток в каждой фазе в процентах от номинального значения, во всех положениях переключателя режимов кроме положения "Разность фаз";
д) цифровой индикатор в различных положениях переключателя режимов отображает:
1) в положениях А,В,С - ток в соответствующей фазе;
2) в положение "Частота" - частоту напряжения;
3) в положение "Обороты" - частоту оборотов коленвала двигателя ЯМЗ;
4) в положение "Разность фаз" - разность частот напряжения при включении в параллельную работу;
5) в положение "R изол"- сопротивления изоляции ;
ж) индикатор Ф, для индикации режима при параллельной работе;
з) переключатель режимов - для выбора параметра, отображаемого цифровым индикатором.
