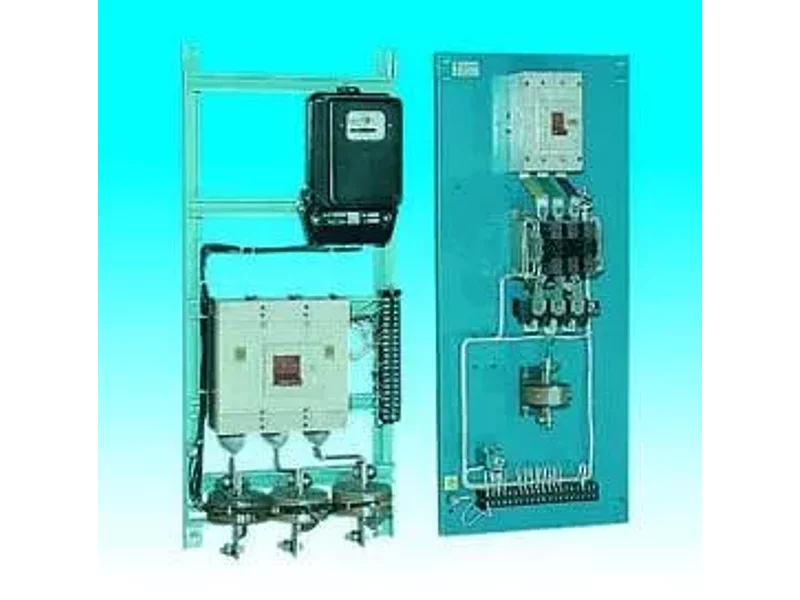

Блоки управления серии БУ6-5000, блоки вводные серии БВ6-8000

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Блоки управления серии БУ6-5000 и блоки вводные серии БВ6-8000 (далее блоки) предназначены для ввода, распределения и учета электрической энергии трехфазного переменного тока напряжением 380 В, защиты от перегрузок и токов короткого замыкания, дистанционного управления электродвигателями и другими электрическими приемниками в промышленности и сельском хозяйстве.
Блоки предназначены для установки на панелях ПУ6 и в щитах ЩУ6.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Номинальное значение климатических факторов - по ГОСТ 15150-69. Высота над уровнем моря - не более 2000 м. Окружающая среда не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу аппаратов и приборов. Группа условий эксплуатации в части воздействия механических факторов внешней среды - М3 по ГОСТ 17516.1-90. Блоки используются в электрических сетях с системами заземления по ГОСТ 30331.2-95 TN-S (нулевой рабочий и нулевой защитный проводники работают раздельно) и TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены). Блоки соответствуют требованиям безопасности, установленным ГОСТ Р 51321.1-2007. Требования пожарной безопасности - по ГОСТ12.1.004-91.

КЛАССИФИКАЦИЯ
Блоки классифицируются по назначению:

для ввода электрической энергии - БВ6-81; для управления электродвигателем с прямым пуском, без реверса, или аналогичными приемниками электрической энергии - БУ6-51; для управления несколькими электродвигателями (в том числе реверсивными) или другими приемниками электроэнергии – БУ6-59; для распределения электрической энергии при помощи автоматических выключателей БУ6-85; блоки без электрических коммутационных аппаратов – БУ6-00.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Частота, Гц 50 Номинальное рабочее напряжение, В 380 Номинальное рабочее напряжение цепей управления, В 220 Степень защиты по ГОСТ 14254-96 IP00 Номинальный режим повторно-кратковременный Срок службы, лет 15
