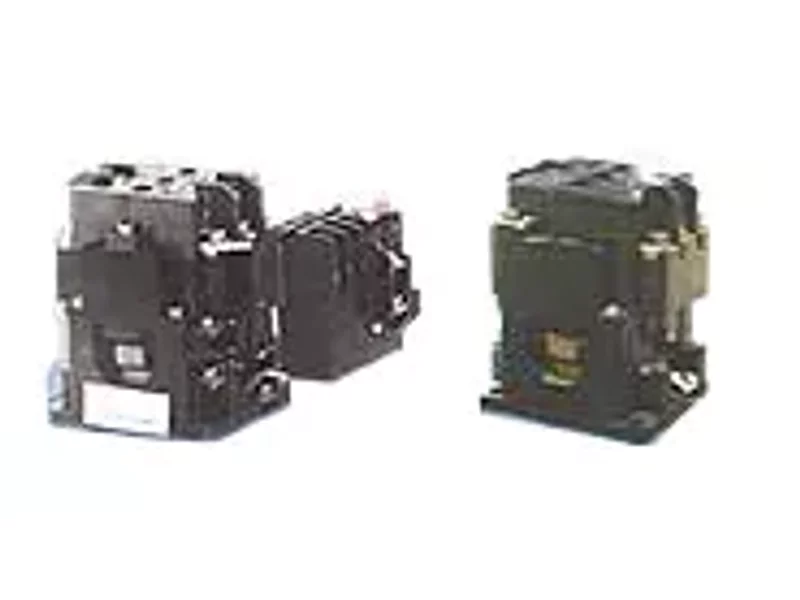

Электромагнитный пускатель ПМЕ

Пускатели электромагнитные предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении. Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции: реверсирование, при наличии тепловых реле - защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A .

Выпускаются в следующих исполнениях:

открытое без теплового реле; открытое с тепловым реле; закрытое без теплового реле; закрытое с тепловым реле.

Ток теплового реле пускателя соответствует номинальному току пускателя.

Структура условного обозначения пускателей ПМЕ: ПМЕ - xxx, что означает:

x Величина пускателя в зависимости от номинального тока:
0 - 4,0 А
1 - 10А
2 - 25А x Исполнение по степени защиты и сочетанию контактов вспомогательной цепи:
1 - IP00 1 "3"
2 - IP30 1 "3"
3 - IP54 1 "3"  x Исполнение по назначению, наличию устройств защиты и встроенных элементов управления:
1 - нереверсивные, без реле
2 - нереверсивные, с реле
3 - реверсивные, без реле
4 - реверсивные, с реле
