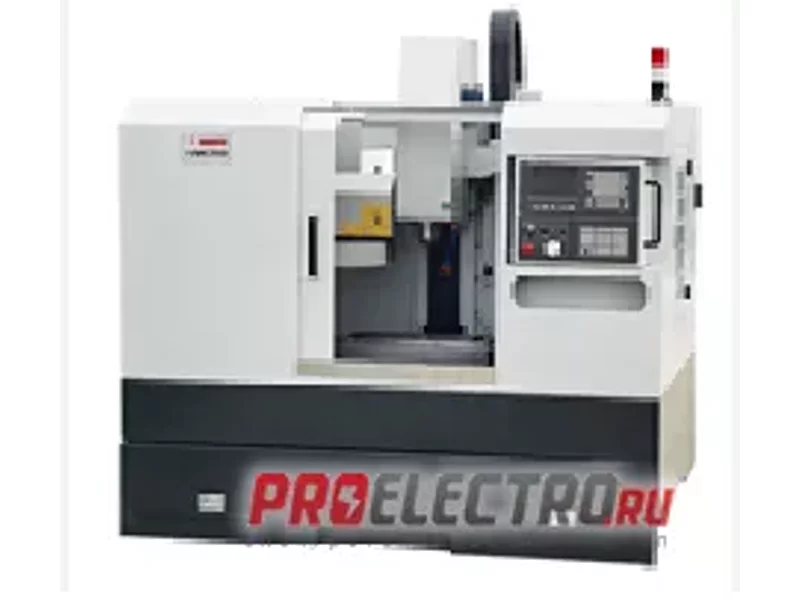

Вертикальный обрабатывающий центр VMC500 VMC530 VMC650

Вертикальный обрабатывающий центр VMC500 VMC530 VMC650

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

　

　

　

ПУНКТ

VMC500

VMC530

VMC650

　

　

　

　

Путешествия X-Axis

500мм

500мм

650mm

Путешествия Y-Axis

350мм

320мм

500мм

Перемещение Z-Axis

400мм

375mm

500мм

Расстояние от торца

шпинделя до стола

поверхности

100-500mm

25-425mm

150-650mm

Расстояние от центра

шпинделя до поверхности

колонки барана

360мм

345мм

550mm

T-слот (ширина × Num.)

14mm × 3

16мм × 3

18мм × 3

Рабочий стол размер

600 × 300 мм

600 × 300 мм

450 × 900 мм

Max.загрузка

200Kg

120кг

600 кг

Мощность двигателя

шпинделя

3,7 / 5.5KW

2,2 / 3.7KW

5,5 / 7.5KW

Скорость вращения

шпинделя

6000-1000об/м

6000 /(или 8000/12000)об/м

6000-8000об/м

Конус шпинделя

BT30

BT30

BT40

Подшипник шпинделя

P4

P4

P4

Быстрая скорость хода

3 осей

X / Y 18

м / мин

X / Y 15

м / мин

X / Y 18

м / мин

Z   15 м / мин

Z   15 м / мин

Z   15 м / мин

Скорость подачи резки

1-5000mm / мин

0-4000mm / мин

1-5000mm / мин

Min.подача

0.001 мм

0.001 мм

0.001 мм

Шаг X / Y осей

6мм

6мм

6мм

Шаг оси Z

6мм

6мм

6мм

Точность позиционирования

(300 мм)

± 0,003

± 0,008

± 0,005

Точность повтора

(300 мм)

± 0,002

± 0,005

± 0,003

Изменение образа

инструментов

Шпиндель

Шпиндель

Шпиндель  / манипулятор

Инструментальный магазин

12

12

20/24

Инструмент спецификации

max. × вес × длина

φ69mm × 2,3 кг × 360

φ60mm × 3,5 кг × 175

φ80mm × 7 кг × 300

Замена инструмента

6S

6S

7 / 3.5с

Вес машины

2500кг

1800kg

5500kg
