Акустические преобразователи звукового диапазона с датчиком температуры
В наличии
Цена по запросу
Добавлен:
Поставщик
Старая Русса · газогорелочные устройства, автоматика, датчики, расходомеры
111 товаровОтвет ~2 чБыл в сети 25.07.2011
В уровнемере ЗОНД-3М используются АП звукового диапазона
со сферической (АП-70Т и АП-71Т) и плоской (АП-7Т) акустическими
волнами.
Акустические преобразователи АП-70Т и АП-71Т, в основном, предназначены для контроля уровня налипающих, мелкодисперсных и кусковых объектов. Отличия от ультразвуковых АП с датчиком температуры заключаются в использовании излучателя звукового диапазона.

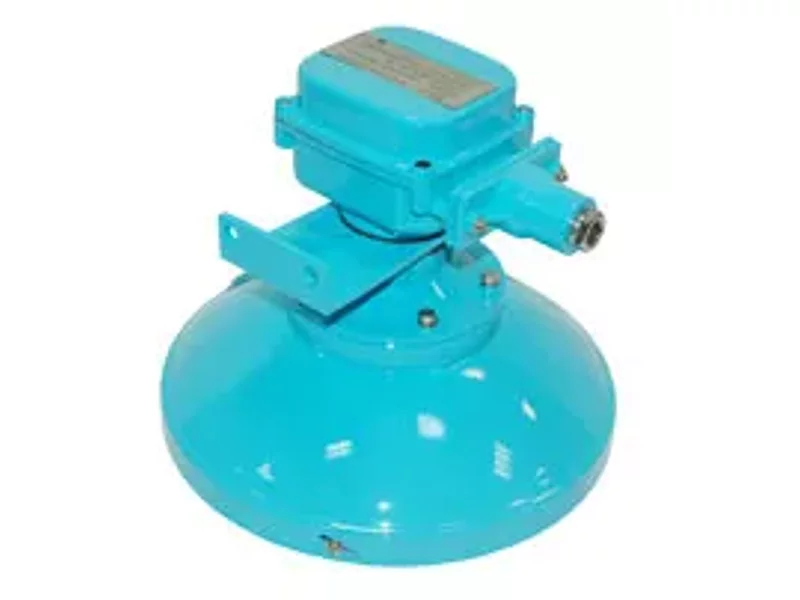

Электронные блоки АП-70Т и АП-71Т размещены внутри корпуса, к нижней части которого присоединена рупорная антенна с фланцем для установки акустического преобразователя. АП-70Т в основном отличается от АП-71Т увеличенным диапазоном контролируемых уровней, что потребовало применения антенны с большим коэффициентом усиления, обеспеченного за счет увеличения геометрических размеров рупора.
Акустический преобразователь АП-7Т предназначен для контроля уровня жидких, в том числе пенообразующих, сред. Отличительной особенностью АП-7Т является необходимость наличия канала (волновода) для формирования и распространения плоской акустической волны. В качестве волновода в АП-7Т могут использоваться металлические, пластмассовые или стеклянные трубы с внутренним диаметром от 15 до 100 мм, с толщиной стенок не менее 2 мм.
Использование плоской акустической волны обеспечивает:
В верхней части волновода необходимы два отверстия диаметром (2...2,5) мм, предназначенные для компенсации флуктуаций давления внутри волновода в процессе изменений уровня. В нижней части волновода (в зоне неизмеряемого остатка) необходимы отверстия для поступления жидкости в полость волновода.
Акустические преобразователи АП-70Т и АП-71Т, в основном, предназначены для контроля уровня налипающих, мелкодисперсных и кусковых объектов. Отличия от ультразвуковых АП с датчиком температуры заключаются в использовании излучателя звукового диапазона.
Электронные блоки АП-70Т и АП-71Т размещены внутри корпуса, к нижней части которого присоединена рупорная антенна с фланцем для установки акустического преобразователя. АП-70Т в основном отличается от АП-71Т увеличенным диапазоном контролируемых уровней, что потребовало применения антенны с большим коэффициентом усиления, обеспеченного за счет увеличения геометрических размеров рупора.
Акустический преобразователь АП-7Т предназначен для контроля уровня жидких, в том числе пенообразующих, сред. Отличительной особенностью АП-7Т является необходимость наличия канала (волновода) для формирования и распространения плоской акустической волны. В качестве волновода в АП-7Т могут использоваться металлические, пластмассовые или стеклянные трубы с внутренним диаметром от 15 до 100 мм, с толщиной стенок не менее 2 мм.
Использование плоской акустической волны обеспечивает:
- возможность выноса АП за пределы резервуара за счет изгиба звуковода или установки звуковода снаружи резервуара; возможность контроля уровня пенообразующих жидкостей.
В верхней части волновода необходимы два отверстия диаметром (2...2,5) мм, предназначенные для компенсации флуктуаций давления внутри волновода в процессе изменений уровня. В нижней части волновода (в зоне неизмеряемого остатка) необходимы отверстия для поступления жидкости в полость волновода.
