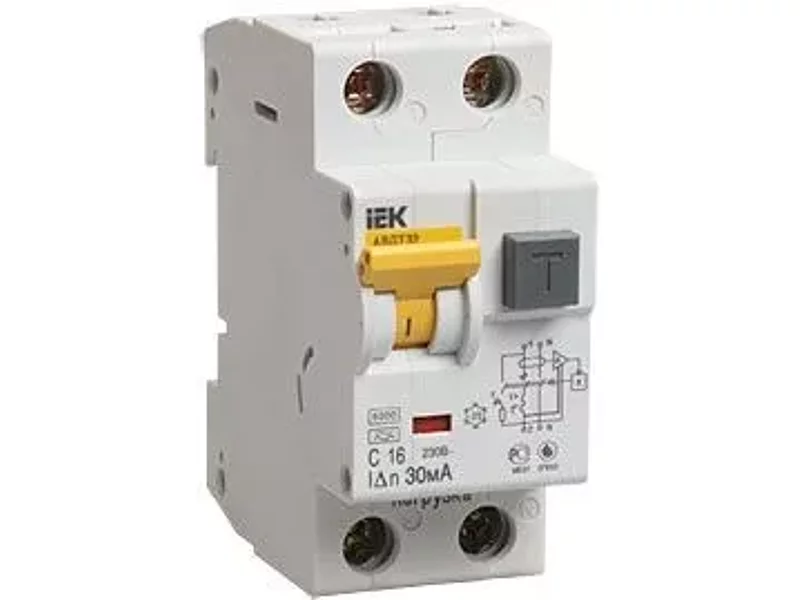

АВДТ 32 C20 - Автоматический Выключатель Дифференциального тока MAD22-5-020-C-30

Автоматические выключатели дифференциального тока АВДТ 32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Преимущества:
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от –25°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки тест для проверки работоспособности устройства и правильности подключения.
Габариты АВДТ соответствуют 2- модульному исполнению за счёт размещения элементов конструкции.
Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Технические характеристики:
Соответствуют стандартам ГОСТ Р 51327.1-99, ТУ АГИЕ. 641243.039
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32, 40, 50, 63
Характеристики срабатывания электромагнитного расцепителя B, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IDn,мА 10, 30, 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока с постоянной составляющей А
Время отключения при ном. дифф. токе, мс не более 40
Износостойкость, циклов В-О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
