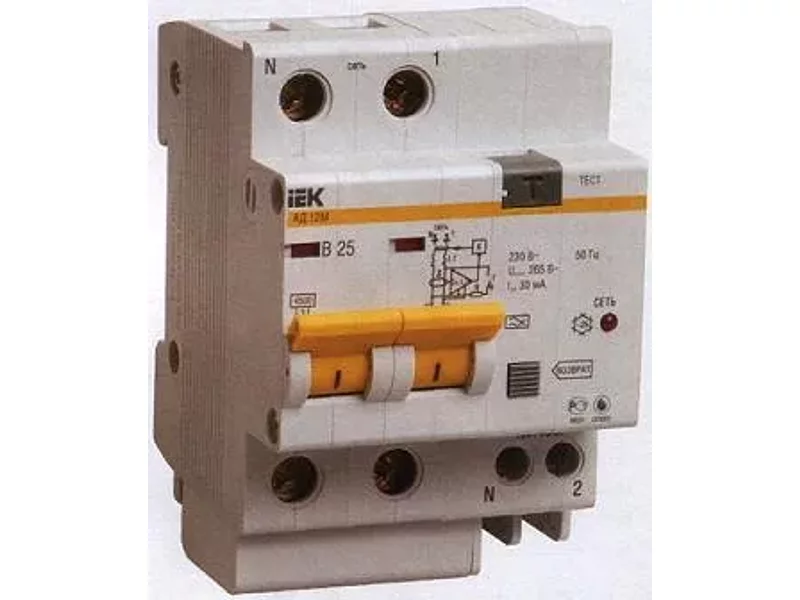

Дифференциальный автомат АД12М 2Р B25 30мА ИЭК | арт. MAD12-2-025-B-030

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока. Наличие функции защиты от повышенного напряжения (265±5 вольт).
Преимущества:
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от –25°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки тест для проверки работоспособности устройства и правильности подключения.
Наличие кнопки возврат для индикации срабатывания от дифференциального тока.
Возможность установки дополнительных устройств: – контакт состояния КС47; – контакт состояния КСВ47.
Технические характеристики:
Соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА 30
Номинальная отключающая способность, А 4 500
Рабочая характеристика при наличии дифференциального тока А
Время отключения при номинальном дифференциальном токе, мс не более 40
Число полюсов 2
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход – 25; выход – 16/25
