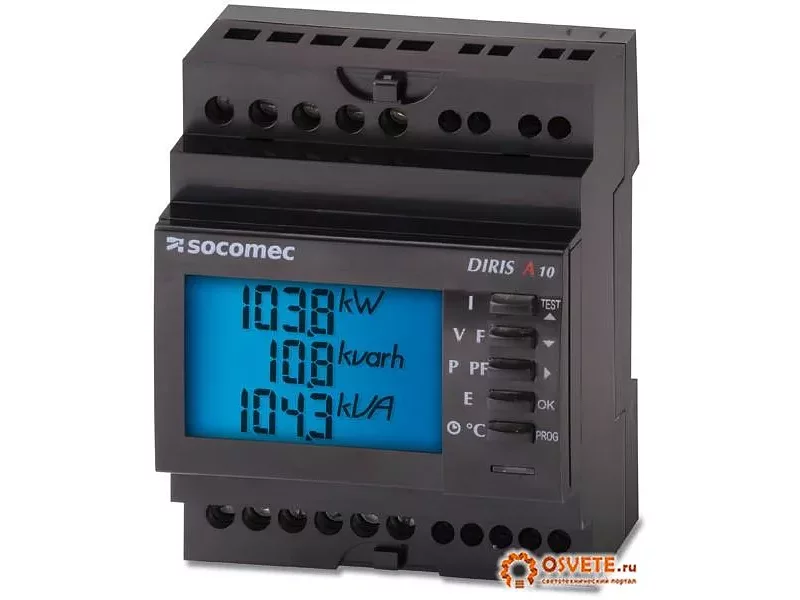

DIRIS A10 - Анализатор параметров электрической сети

Анализатор параметров электрической сети А10 – представитель линейки измерительных приборов Diris, позволяет с высокой точностью производить измерения основных параметров низковольтной электрической сети, осуществлять анализ качества электроэнергии и вести учёт её потребления с выводом данных на встроенный ЖК-экран.
  DIRIS A10+COM - вариант прибора с цифровым интерфейсом RS485 Jbus/Modbus, посредством которого показания выводятся в режиме реального времени на удалённое рабочее место. Настройка и мониторинг А10 производятся вручную, либо дистанционно с помощью программного обеспечения CONTROL VISION.   Оба устройства позволяют осуществлять измерения таких параметров сети, как напряжение, ток, мощность (активная, реактивная и полная), частота, cosϕ и других. Вычисления при этом производятся методом TRMS (True Root Mean Squared), то есть определением среднеквадратичного действующего значения синусоидального и несинусоидального гармонического сигнала, что на данный момент является передовым решением в данной области.   Погрешность измерений по основным величинам (ток, напряжение, мощность и частота) соответствует требованиям международных стандартов IEC 62053-22, IEC 62053-23 и IEC 61557-12.
Особенности

• мультитарифность; • электронный счётчик импульсов; • функция измерения температуры; • цифровой выход RS485 Jbus/Modbus (для модели DIRIS A10+COM); • опция проверки правильности подключения трансформаторов тока; • часы реального времени; • функция оповещения о превышении уставок измеряемых параметров; • Универсальное крепление на стандартную DIN-рейку.   Измерения • Ток
 - Мгновенные значения I1, I2, I3, In
 - Максимальные значения I1, I2, I3, In
• Напряжение и частота
 - Мгновенные значения U1, U2, U3, U12, U23, U13, F
• Мощность
 - Мгновенные значения 3P, ΣP, 3Q, ΣQ, 3S, ΣS
 - Средние максимальные значения ΣP, ΣQ, ΣS
• Коэффициент мощности
 - Мгновенные значения 3PF, ΣPF
• Температура
 - Внутренняя • Счетчик - Активная энергия, кВтч
- Реактивная энергия, кварч
- Часы • Гармонический анализ Полные гармонические искажения (THD)
 - Ток THD I1, THD I2, THD I3
 - Фазное напряжение THD U1, THD U2, THD U3
 - Межфазное напряжение THD U12, THD U23, THD U13 • Функция двойного тарифа - Выбор одного из двух выходов
- Тарифный биллинг
• События - Сигналы тревоги по всем измеряемым параметрам • Связь (только для модели DIRIS A10+COM) - Цифровой интерфейс RS485 (протокол MODBUS)  • Входы/выходы - Удаленное управление приборами
- Отчет о тревогах
- Отчет об импульсах
