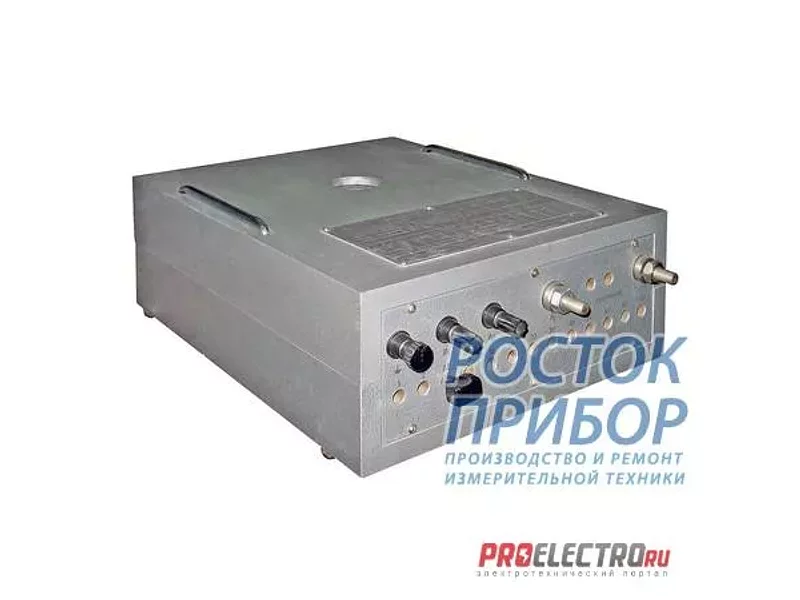

И561 Трансформатор тока

Трансформатор тока И561 предназначен для преобразования тока от 0,5 до 100 А в ток 5 А в однофазных цепях переменного тока частотой 50 Гц при электрических измерениях, а также для применения в качестве образцового при поверке трансформаторов тока. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Пределы допускаемых погрешностей соответствуют классу точности 0,02. Номинальные значения первичного тока: 0,5, 1, 2,5, 5, 10, 15, 20, 30, 40, 50, 60, 80, 100 А. Диапазон измерения первичного тока 2 – 120% номинального. Номинальное значение вторичного тока 5 А. Номинальное значение напряжения первичной обмотки относительно корпуса и вторичной обмотки 660 В. Номинальное значение вторичной нагрузки 5 В·А при коэффициенте мощности 1. Нормальная область значений частот 45 — 65 Гц. Потребляемая мощность трансформатора при номинальных значениях первичного тока 0,5 и 100 А не превышает 15 и 40 В·А соответственно. Продолжительность непрерывной работы при номинальных значениях тока не более 8 ч. Отношение продолжительности непрерывной работы к длительности нерабочего интервала не более 4. Габаритные размеры не превышают 400 х 300 х 130 мм. Масса трансформатора не превышает 25 кг.
