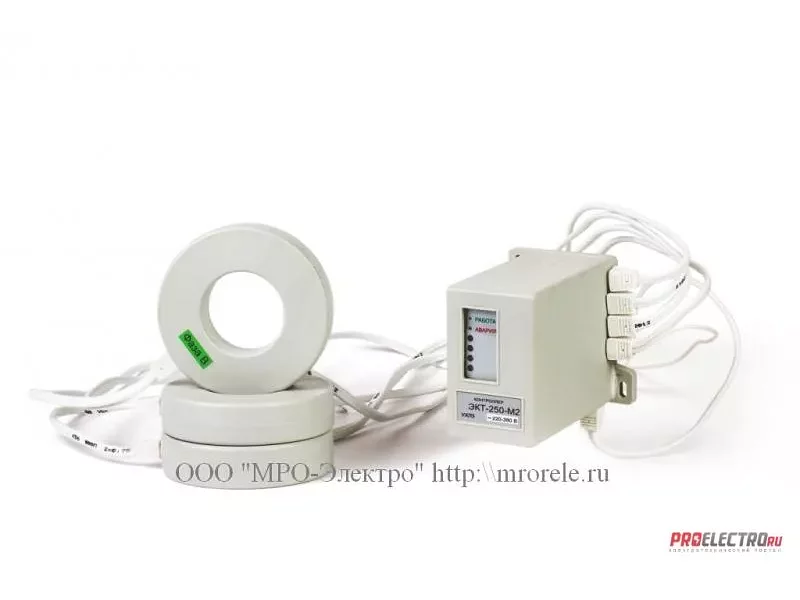

контроллеры тока ЭКТ

ОБЩИЕ УКАЗАНИЯ
Настоящий паспорт предназначен для изучения устройства, работы, правил монтажа и технического обслуживания электронных контроллеров тока ЭКТ (далее - контроллеров).
Контроллер тока ЭКТ предназначен для эксплуатации в закрытых помещениях. По устойчивости к климатическим воздействиям контроллер относится к категории 3 по ГОСТ 15150.
Контроллер ЭКТ не предназначен для работы во взрывоопасных средах.
Перед началом эксплуатации контроллера необходимо внимательно ознакомиться с настоящим паспортом.
При покупке контроллера проверяйте его комплектность, отсутствие механических повреждений, наличие штампов и подписей торгующих организаций в гарантийных талонах и предприятия-изготовителя в свидетельстве о приемке.

НАЗНАЧЕНИЕ
Электронный контроллер тока ЭКТ предназначен для установки в цепях питания трёхфазных электроустановок напряжением 0,2 - 0,4 кВ (далее - ЭУ) (электродвигателей, трансформаторов и другого электрооборудования) с целью повышения надёжности их работы и увеличения срока службы.
Наименование изделия - Электронный Контроллер Тока (ЭКТ).
Обозначение изделия: ЭКТ-25-М4, где
25- номинал по диапазону номинального тока (5, 10, 25, 60, 125, 250, 625);
М4 - модификация контроллера (М1, М2, М3, М4, М5, М6, М7, М8).
Контроллер выдаёт сигнал о наступлении аварийного события в соответствии с заданными параметрами в виде разомкнутого/замкнутого контакта электронного ключа и светового сигнала индикатора «АВАРИЯ» при наступлении одного из следующих событий:
коротком замыкании;
холостом ходе ЭУ («сухом ходе»);
превышении тока ЭУ выше номинального;
превышении тока ЭУ выше максимально допустимого;
обрыве одной или двух фаз;
перекосе фаз по току;
низком сопротивлении изоляции (<500кОм+/-10% для модификаций М2, М4, М5, М8)

Контроллеры ЭКТ-5 и ЭКТ-10 могут использоваться со стандартными измерительными трансформаторами тока с номинальными токами вторичной обмотки 5А.
Контроллер ЭКТ предназначен для работы совместно с пультом управления ПУ-05, который включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.
Контроллер, подключенный по интерфейсу RS-232 или RS-485 (модификации М3 или М4), обеспечивает ввод и просмотр параметров с помощью сервисной программы, установленной на персональном компьютере.
Контроллер ЭКТ обеспечивает непрерывный режим работы или возможность включения нагрузки по заданной программе журнала заданий. В журнале заданий имеется возможность занесения двадцати записей о расписании включений и отключений ЭУ. Каждая запись характеризуется начальной и конечной датой исполнения суточных циклов. Суточный цикл представляет собой промежуток времени суток, в течение которого ЭУ включена. Режим может быть использован только при подключении контроллера по схеме.
Контроллер ЭКТ обеспечивает фиксацию во внутренней энергонезависимой памяти параметров аварийного события: вид, дату и время возникновения, значения фазных токов на момент аварийного отключения ЭУ, а также, возможность их просмотра с помощью внешнего пульта управления ПУ-05 или с помощью сервисной программы на персональном компьютере.
Контроллер тока ЭКТ обеспечивает сохранение появившегося на выходе сигнала в виде разомкнутого или замкнутого электронного ключа до тех пор, пока авария не сброшена кнопкой S, кнопкой «СТОП», или при помощи функции запуска сервисной программы персонального компьютера.
Контроллер ЭКТ обеспечивает выдачу сигналов о работоспособном состоянии в виде непрерывного светового сигнала индикатора «РАБОТА», о проблемах в работе ЭУ - в виде мигающего сигнала индикатора «АВАРИЯ».
Контроллер ЭКТ обеспечивает сохранение информации о введённых уставках, журнале заданий, а также протокола последних 80 аварийных событий во внутренней энергонезависимой памяти.
