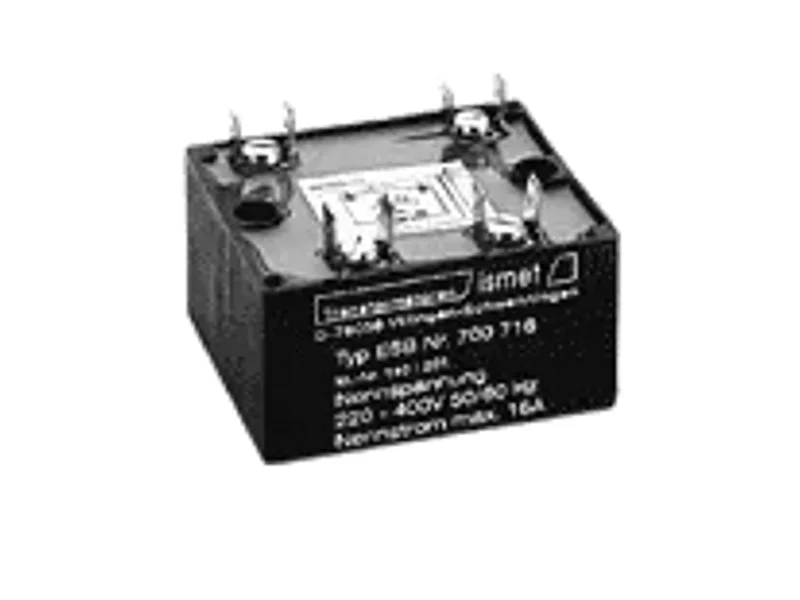

Однофазные ограничители пускового тока серий ESB и ESBH мощностью от 10 до 16 А

Однофазные ограничители пускового тока серий ESB и ESBH мощностью от 10 до 16 А.
Управляемый напряжением ограничитель пускового тока.
Принцип действия базируется на шунтировании с выдержкой времени токоограничительного резистора с предварительной установкой.
Значение временной задержки для типа ESB жестко установлено на заводе (ок. 20-50 мсек.).
Исполнение с литой изоляцией в пластмассовом корпусе, с UL-разрешением до 400 В.

Применение:
Ограничение пусковых токов электрических устройств, как, например, трансформаторов, электродвигателей и т. п. Ограничитель пускового тока подключается непосредственно перед устройством, которое характеризуется слишком высоким пусковым током.

Альтернативное крепление:
Эти устройства могут поставляться также с защелкивающим креплением для монтажных рельсов TS 35 DIN 50022.

Определение параметров:
Типовой ряд ESB выполнен для номинального тока 16 A. Рекомендуется токоограничительный резистор в 5 ом. В зависимости от величины гасимых пиков пускового тока и, в особенности, от частоты их появления и/или ширины пика, в отдельных случаях может потребоваться большее время задержки включения или большее сопротивление токоограничительного резистора.

Внимание: Вследствие встроенной защиты от превышения температуры для ограничителей пускового тока требуется определенная фаза охлаждения между циклами включения. Поэтому промежуток времени между двумя циклами включения должен составлять примерно 1 минуту.
