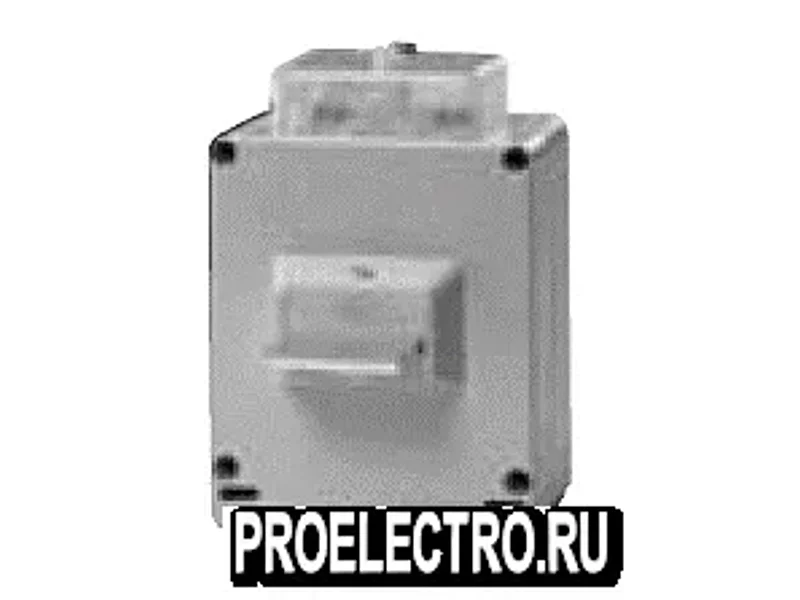

Трансформатор тока 15/5A, класс 0.5, 5VA, на ДИН-рейку | ELCCTA/15 | ABB

Трансформаторы тока CT | ABB, Швейцария |
Трансформаторы тока CT используются для преобразования тока первичной цепи (макс. 6000А) во вторичный низкий ток (макс. 5А), подаваемый на аналоговые и цифровые измерительные приборы. Имеются модели со встроенной первичной обмоткой или модели проходного типа. В первом случае трансформатор СТ поставляется в комплекте с шиной или клеммами первичной обмотки; во втором случае в трансформаторе фирмы АББ имеется отверстие, через которое пропускается шина или кабель, образующие первичную обмотку. По дополнительному заказу выпускаются трансформаторы с максимальным выходным током 1 А.
Технические характеристики:
Максимальный вторичный ток (стандартн.), A: 5 (другие значения - по заказу)
Максимальное рабочее напряжение, кВ: 1,2 (0,72 для прибора в компактном исполнении)
Испытательное напряжение, кВ: 6 при 50 Гц/1 мин. (3 для прибора в компактном исполнении)
Номинальный тепловой ток короткого замыкания Imin, IpN: 40 в течение 1с
Номинальный динамический ток короткого замыкания Imin, Iter: 2,5 в течение 1с
Постоянно выдерживаемая перегрузка, IpN: 1.2
Коэффициент безопасности, Fs: от 2 до 10 в зависимости от исполнения и диапазона измерения
Частота, Гц: 50/60
Воздушная изоляция: класс E
Корпус: пластик ABS
Степень защиты: IP30
Рабочая температура, C: -20…+50
Максимальная температура сердечника, C: +70
Температура хранения, C: -40…+80
Относительная влажность: 80%
