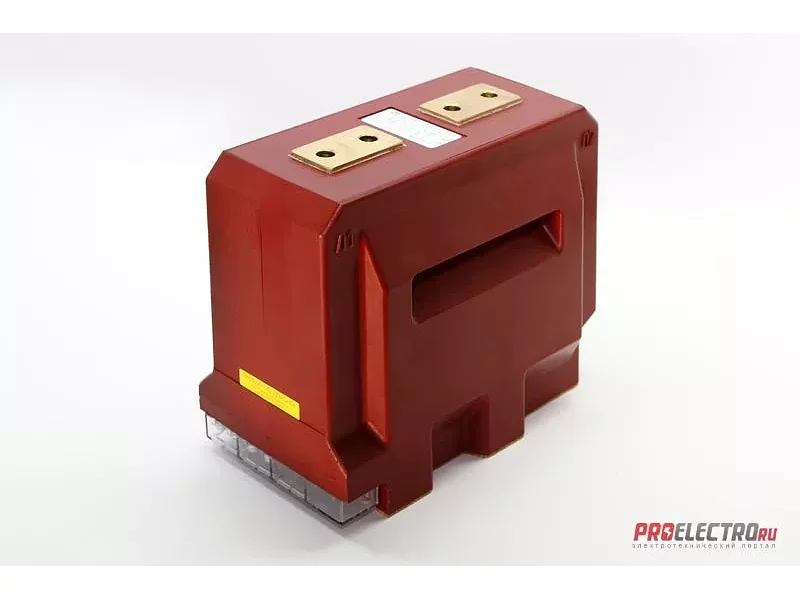

Трансформатор тока ТОЛ-10-11 0,5/10Р от 20/5 до 40/5

Трансформаторы тока ТОЛ-10-11 (12,13) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплектующими изделиями.Трансформаторы изготавливаются в виде опорной конструкции, в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.Рабочее положение трансформатора в пространстве – любое.Трансформаторы работают в электроустановках, подвергающихся воздействию грозовых перенапряжений и имеют:  - класс нагревостойкости «В» по ГОСТ 8865-93;  - уровень изоляции «а» и «б» по ГОСТ 1516.3-96.Технические данные: Номинальное напряжение, кВ 10  Наибольшее рабочее напряжение, кВ 12  Номинальный первичный ток, А 5…1500  Номинальный вторичный ток, А 1 и 5  Номинальная частота, Гц 50  Число вторичных обмоток до 4  Номинальные вторичные нагрузки с коэффициентом мощности cosϕ2=0,8, ВА: - обмоток для измерения 5..30- обмоток для защиты 10..60  Класс точности: - обмоток для измерения 0,2S; 0,2; 0,5S; 0,5- обмоток для защиты 5Р; 10Р  Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более 5..20  Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее1 0..30  Испытание основной изоляции одноминутным напряжением промышленной частоты: - для уровня изоляции «а», кВ 28- для уровня изоляции «б», кВ 42  Гарантия 7 лет.
