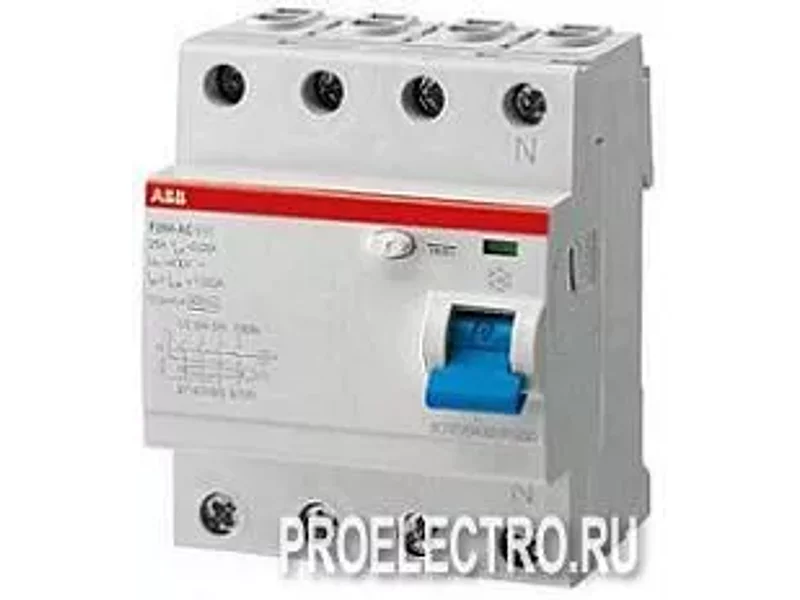

Выключатель дифф.тока УЗО 4-полюсный F204 AC S-63/0,3 | ELC2CSF204901R3630 | ABB

Выключатели дифференциального тока (ВДТ) серии F200 | ABB, Швейцария |
Устройства дифференциального тока предназначены для защиты людей и электроустановок от короткого замыкания на землю. Данные устройства подразделяются на три группы:
- Выключатели дифференциального тока (ВДТ) срабатывают только при обнаружении замыкания на землю (таким образом, для защиты их от сверхтоков или коротких замыканий они должны быть включены последовательно с модульными автоматическими выключателями или предохранителями).
- Блоки дифференциального тока собираются в один узел с модульными автоматическими выключателями с таким же или меньшим номинальным током, что обеспечивает защиту как от короткого замыкания на землю, так и от перегрузок или коротких замыканий.
- Автоматические выключатели дифференциального тока (АВДТ) - это устройства в одном корпусе, обеспечивающие как защиту от замыкания на землю, так и от перегрузок или коротких замыканий.
Модельный ряд System pro M compact от компании ABB представляет широкий выбор устройств дифференциального тока всех трех групп (их серии, соответственно: F 200, DDA 200 и DS 200).
Помимо большого количества аппаратов типа А или АС в стандартном исполнении, селективных или обеспечивающих мгновенную защиту по дифференциальному току, также выпускаются аппараты в специальном исполнении, такие как ВДТ типа AP-R с повышенной устойчивостью к ложному срабатыванию, или типа AE для аварийного отключения электропитания.
В каждую серию входят аппараты со всеми возможными конфигурациями полюсов.
Область применения выключателей дифференциального тока: жилые помещения, коммерческие и промышленные объекты.
Технические характеристики:
Тип: АС-переменный ток, А-переменный и пульсирующий постоянный ток
Номинальный ток In, A: 16, 25, 40, 63, 80, 100, 125
Кол-во полюсов: 2P, 4P (для 125 A - только 4P)
Номинальное напряжение Ue, В: 230/400 - 240/415
Номинальное напряжение изоляции Ui, В: 500
Максимальное рабочее напряжение испытания цепи, В: 254 (440 для 125 A)
Минимальное рабочее напряжение испытания цепи, В: 110 (185 для 125 A)
Номинальная частота, Гц: 50…60
Номинальный ток короткого замыкания, кА: 10 (для 125 A предохранитель gL 125 A)
Номинальная отключающая способность по току утечки на землю, кA: 1 (1,25 для 125 A)
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp, кВ: 6
Напряжение испытания изоляции (ном. частота, 1 мин.), кВ: 2.5
Класс ограничения: III, возможности разъединителя
Устойчивость к скачкам тока согласно VDE 0432 часть 2 (синусоида 8/20), А:
F200AC, F200A - 250
F200AC AP-R, F200A AP-R - 3000
F200AC S, F200A S - 5000
Рычаг управления: синий, пломбируется в положении ВКЛ.-ОТКЛ.
Индикатор срабатывания: есть
Электрическая износостойкость, n: 10000 (2000 для 125 A)
Механическая износостойкость, n: 20000 (5000 для 125 A)
Степень защиты
- корпус IP4X
- зажимы IP2X
Окружающая температура (при среднесуточном значении до +35 С), C: -25…+55 (-25...+40 для 125 A)
Температура хранения, С: -40…+70
Тип зажима: цилиндрическая 2-направленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию (для In > 63 A - винтовая)
Сечение кабеля для верхних/нижних зажимов, мм2: 25/25 (35/35, для In > 63 A - только 1 зажим)
