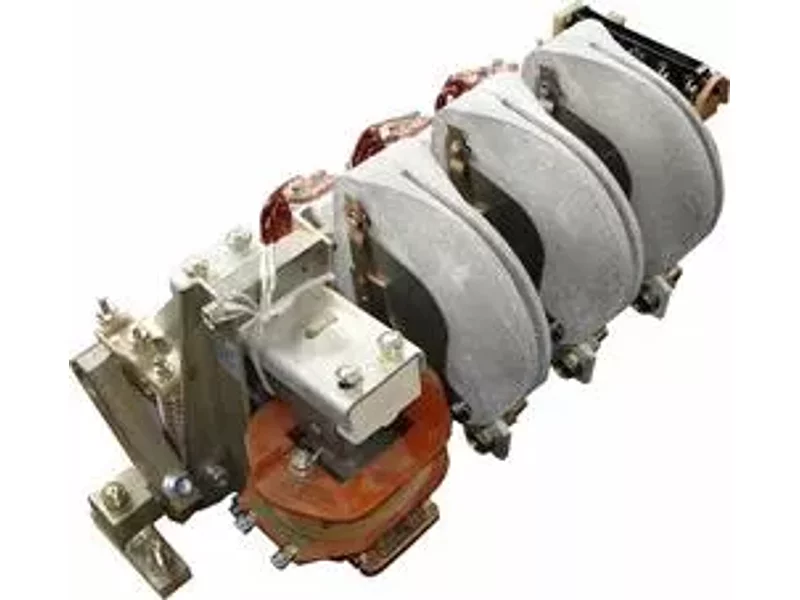

Контакторы типа КПВ

Контакторы предназначены в основном для управления электродвигателями постоянного тока и применяются в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др.

Контакторы КПВ604, КПВ605 исполняются с одним замыкающим главным контактом. Номинальное напряжение втягивающей катушки, В - 110 либо 220 постоянного тока. Контакторы могут быть применены при других напряжениях втягивающих катушек по согласованию с заводом-изготовителем. Контакторы могут быть выполнены с 2 "З" и 2 "Р" блок - контактами, 2 "З" и 1 "Р" блок - контактами или без них. Конструкция блок - контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи. Два однотипных контактора с замыкающими контактами, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок -контактов только с правой стороны 2 "З", 1 "Р". Режим работы - продолжительный, прерывисто-продолжительный и повторно-кратковременный и кратковременный. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками. Контакторы, поставляемые без плиты, допускают установку на изоляционных панелях, а на металлической изолированной плите - на металлических рейках. Присоединение внешних проводников -переднее и заднее.

Основные технические данные контакторов типа КПВ 604 и КПВ 605
