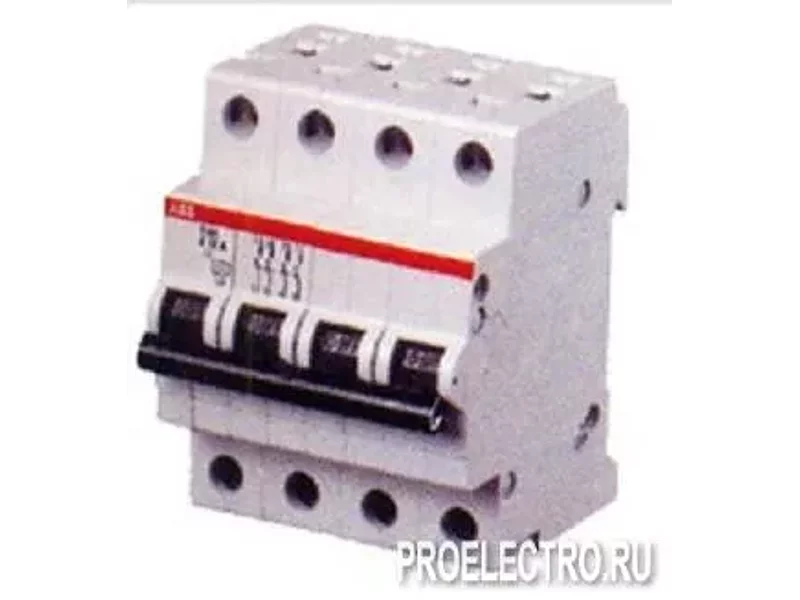

Автоматический выключатель 4-полюсной S204M D1 | STOS204MD1 | ABB

Автоматические выключатели серии S 200 | ABB, Швейцария |
Модульные автоматические выключатели АББ осуществляют защиту электроустановок от перегрузки и коротких замыканий, гарантируя их безопасную и надежную работу.
Новые автоматические выключатели System pro M compact серии S 200 удовлетворяют всем требованиям, предъявляемым к модульным автоматическим выключателям и предназначены для жилых помещений, коммерческих и промышленных объектов.
Выпускаются выключатели трех серий – S 200, S 200 M и S 200 P – с тремя различными значениями отключающей способности (до 25 кА), со всеми возможными характеристиками срабатывания (B, C, D, K и Z) и конфигурациями (1P, 1P+N, 2P, 3P, 3P+N и 4P), на номинальный ток до 63 A.
Электрические характеристики:
Номинальный ток In, A: от 0.5 до 63
Кол-во полюсов: 1P, 1P+N, 2P, 3P, 3P+N, 4P
Номинальное напряжение Ue, В: 230/400 - 240/415
Номинальное напряжение изоляции Ui, В: 250
Макс. рабочее напряжение Ub max., В:
IEC переменный ток: 254/440
IEC/UL/CSA постоянный ток 1 полюс: 60
IEC/UL/CSA постоянный ток 2 полюса: 125
Мин. рабочее напряжение Ub min., В: 12 В переменного тока - 12 В постоянного тока
Номинальная частота, Гц: 50…60
Номинальная отключающая способность (согласно IEC/EN 60898) предельный Icn, A:
S 200: 6000А
S 200 M: 10000А
S 200 P: 0.5 ≤ In ≤ 25А - 25000А, 32 ≤ In ≤ 63А - 15000А
Номинальная отключающая способность, предельный Icu, кА:
S 200: 10кА
S 200 M: 15кА
S 200 P: 0.5 ≤ In ≤ 25А - 25кА, 32 ≤ In ≤ 63А - 15кА
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp, кВ: 5
Напряжение испытания изоляции (ном. частота, 1 мин.), кВ: 2.8
Класс ограничения: III
Степень загрязнения: 2
Характеристики термомагнитного расцепителя
B: 3 In ≤ Im ≤ 5 In - защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения с системами заземления TN и IT.
Применение: жилые помещения, коммерческие и промышленные объекты.
C: 5 In ≤ Im ≤ 10 In - защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким ипульсным током.
Применение: жилые помещения, коммерческие и промышленные объекты.
D: 10 In ≤ Im ≤ 20 In - защита цепей от перегрузок и коротких замыканий, защита цепей с высокими импульсными токами при включении нагрузки (низковольтные трансформаторы, лампы-разрядники).
K: 10 In ≤ Im ≤ 14 In - защита электродвигателей, трансформаторов и цепей управления от перегрузок и коротких замыканий.
Преимущества: отсутствие нежелательного срабатывания при пиковых значениях рабочего тока до 8xIn (в зависимости от типа аппарата). Благодаря высокочувствительному биметаллическому термоэлементу, аппарат с характеристикой срабатывания типа К эффективно защищает легко повреждающиеся элементы от сверхтоков, а также обеспечивает наилучшую защиту кабелей и линий электропитания.
Z: 2 In ≤ Im ≤ 3 In - защита цепей управления от коротких замыканий и небольших продолжительных перегрузок.
Механические характеристики:
Рычаг управления: черный, пломбируется в положении ВКЛ.-ОТКЛ.
Электрическая износостойкость, n: 10000
Механическая износостойкость, n: 20000
Степень защиты
- корпус IP4X
- зажимы IP2X
Температура калибровки термоэлемента, C: 30 (20 - для характеристик K,Z)
Окружающая температура (при среднесуточном значении до +35 С), C: -25…+55
Температура хранения, С: -40…+70
