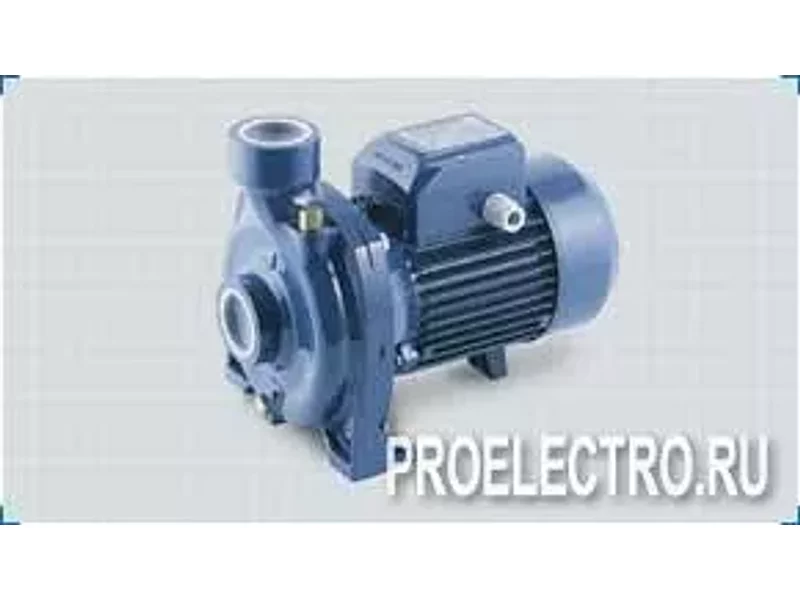

Центробежные электронасосы Pedrollo NGA.
Краткая техническая характеристика
Принцип работы
Серия NGA включает в себя ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРОНАСОСЫ С РАБОЧИМ КОЛЕСОМ ОТКРЫТОГО ТИПА. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Лопаточный канал защищен корпусом насоса, а не передним контрдиском прочно прикрепленным к самим лопаткам, как в конструкции насосов с "закрытым" рабочим колесом. В результате лопаточный канал состоит из вращающейся части (задний диск, снабженный лопатками) и неподвижной части (корпус насоса); такое конструктивное решение предотвращает возможность закупорки даже в случае перекачивания сильно загрязненных жидкостей. Через всасывающий патрубок, установленный прямо напротив рабочего колеса, жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, которая, совместно с коническим диффузором, обеспечивает преобразование части кинетической энергии в энергию напора.
Область применения и установка
Насосы данной серии рекомендуются для перекачки воды и химически неагрессивных жидкостей. Конструктивное решение рабочего колеса, открытого типа, позволяет перемещать сильно загрязненные жидкости без опасности закупорки рабочего колеса. Благодаря этой конструктивной надежности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, насосы серии NGA находят свое применение в промышленности, орошении садов и огородов, перемещению вод из каналов, рек, резервуаров, бассейнов и т.д.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
Конструктивные характеристики
Краткая техническая характеристика
- подача: до 350 л/мин. (21 м3/ч) напор: до 20 м манометрическая высота всасывания: до 7 м температура жидкости: до +90°C (+40°C для NGAX) максимальная температура окружающей среды: +40°С
Принцип работы
Серия NGA включает в себя ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРОНАСОСЫ С РАБОЧИМ КОЛЕСОМ ОТКРЫТОГО ТИПА. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Лопаточный канал защищен корпусом насоса, а не передним контрдиском прочно прикрепленным к самим лопаткам, как в конструкции насосов с "закрытым" рабочим колесом. В результате лопаточный канал состоит из вращающейся части (задний диск, снабженный лопатками) и неподвижной части (корпус насоса); такое конструктивное решение предотвращает возможность закупорки даже в случае перекачивания сильно загрязненных жидкостей. Через всасывающий патрубок, установленный прямо напротив рабочего колеса, жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, которая, совместно с коническим диффузором, обеспечивает преобразование части кинетической энергии в энергию напора.
Область применения и установка
Насосы данной серии рекомендуются для перекачки воды и химически неагрессивных жидкостей. Конструктивное решение рабочего колеса, открытого типа, позволяет перемещать сильно загрязненные жидкости без опасности закупорки рабочего колеса. Благодаря этой конструктивной надежности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, насосы серии NGA находят свое применение в промышленности, орошении садов и огородов, перемещению вод из каналов, рек, резервуаров, бассейнов и т.д.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
Конструктивные характеристики
- КОРПУС НАСОСА из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1. КРЫШКА КОРПУСА НАСОСА из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение. РАБОЧЕЕ КОЛЕСО из технополимера Noryl, открытого типа. ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 430F. МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита. ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции В. В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам. СТЕПЕНЬ ЗАЩИТЫ IP 44 ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61 -150) EN 60034-1 (IEC 34-1, CEI 2-3).
