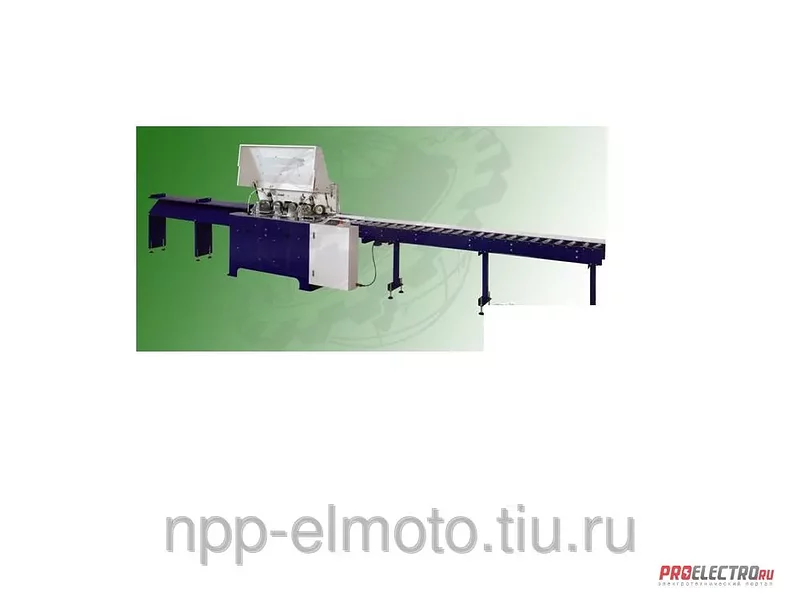

Общая информация о двустороннем шипорезном станке ЕМА-250 / ЕМА-300
Высокоскоростной шипорезный станок проходного типа предназначен для фрезерования замкового соединения шип-паз на торцах паркетной заготовки, без ограничения длины детали.
|
Преимущества
Для максимального удобства работы станок оснащен контроллером с сенсорным дисплеем.
Каждая фрезерная головка приводится в движение отдельным двигателем.
Скорость шпинделя 7500 об/мин.
Длина заготовки – НЕОГРАНИЧЕННА.
Регулируемая скорость подачи до 90 м/мин.
Управление подачей фрезерного шпинделя осуществляется с помощью частотного преобразователя, который позволяет изменять скорость подачи в зависимости от условий работы.
Работа прижимов осуществляется с помощью пневмоцилиндров.
Хромированный стол обладает высокой износостойкостью.
Ролики стола обеспечивают ровную и плавную подачу заготовок.
Приводной подающий роликовый транспортер с двигателем 0,37 кВт.
Подающий роликовый транспортер (3400 мм) и принимающий стол (2200 мм) входят в стандартную комплектацию станка.
Полностью закрываемая защитная крышка.
|
| |
Технические характеристики двустороннего шипорезного оборудования ЕМА-250 / ЕМА-300
| Наименование характеристики |
Значение характеристики |
| Модель |
ЕМА-250 |
ЕМА-300 |
| Ширина заготовки |
40-250 мм (можно меньше) |
40-300 мм (можно меньше) |
| Толщина заготовки |
10-35 мм (можно меньше) |
10-35 мм (можно меньше) |
| Мин. длина заготовки |
270 мм |
270 мм |
| Макс. длина заготовки |
Неограниченна |
Неограниченна |
| Скорость подачи |
90 м/мин |
90 м/мин |
| Скорость фрезерования |
24 м/мин |
24 м/мин |
| Двигатель фрезерных головок |
4 кВт х 2 (3 фазы) |
4 кВт х 2 (3 фазы) |
| Двигатель подачи |
0,75 кВт (3 фазы) |
0,75 кВт (3 фазы) |
| Привод фрезы |
0,37 кВт (3 фазы) |
0,37 кВт (3 фазы) |
| Напряжение |
3 фазы, 50/60 Гц |
3 фазы, 50/60 Гц |
| Напряжение системы управления |
24 В пост.тока |
24 В пост.тока |
| Мощность подключения |
9,2 кВт |
9,2 кВт |
| Прижимы |
Верхний и боковой |
Верхний и боковой |
| Диаметр шпинделя |
O 40 мм |
O 40 мм |
| Ножи |
неперетачиваемая режущая пластина |
неперетачиваемая режущая пластина |
| Режим работы |
Ручной / Автоматический |
Ручной / Автоматический |
| Расход воздуха |
12 куб. футов/мин |
12 куб. футов/мин |
| Габариты станка (ДхШхВ) |
2300х1220х1300 мм |
2300х1295х1300 мм |
| Вес |
1050 кг |
1150 кг |
|
