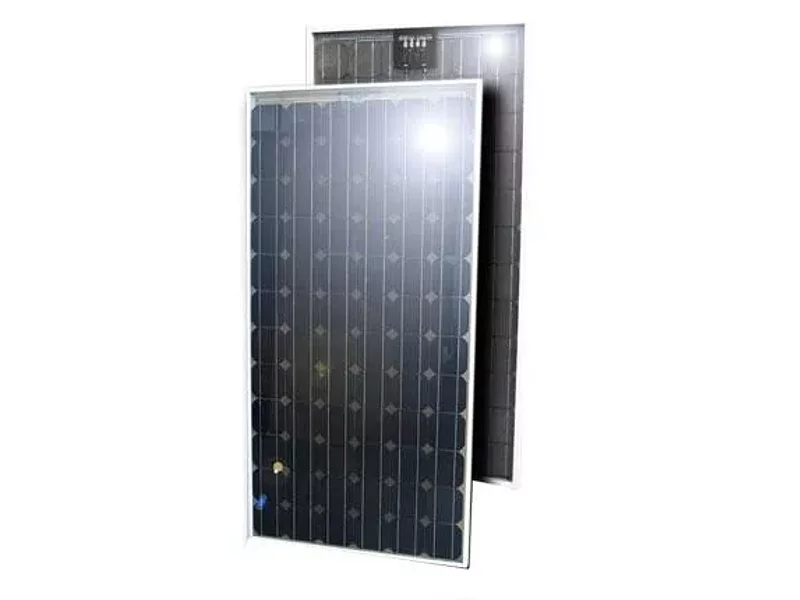

Фотоэлектрический модуль на основе монокристаллического кремния PSM4 150W

Применение

Электрификация сельского хозяйства
Домашние солнечные системы
Насосные водяные станции
Системы телекоммуникации
Строительство
Сетевые системы

Конструкция

Окрашенная алюминиевая рама 38 мм
72 монокристаллических солнечных элементов последовательно
Стекло марки M1 закаленное
Герметизация метилметакрилат, PET
Соединительная коробка с защитой IP65 TYCO
Напряжение в системе до 600В
Для удобства установки в раме предусмотрено 4 отверстия O5.5 мм
Для уменьшения потерь при затенении в соединительной коробке установлено 3 диода

Стандарты качества

Разработан с учетом требований стандарта IEC 61215
Каждый модуль подвергается индивидуальной проверке и тестированию

Электрические параметры

Максимальная мощность Pmp, Вт:

-PSM4-150 -150
-PSM4-135* -135
-PSM4-120 -120

Напряжение при макс. мощности Ump, В: 34 Ток при макс. мощности Imp, A:

-PSM4-150 -4,2
-PSM4-135* -3,7
-PSM4-120 -3,1

Напряжение х.х.Uoc, В: 43,2 Ток к.з. Isc, A:

-PSM4-150 -4,4
-PSM4-135* -3,8
-PSM4-120 -3,3

Напряжение в системе В:    600 NOCT °C: 45 КПД ФЭП:

-PSM4-150 - >=14.6%
-PSM4-135* -13.2…14.6%
-PSM4-120 - 11.3…13.2%

Допуск ±10%

* Зависит от КПД солнечных элементов;
При производстве PSM4-135 используются солнечные элементы с более низким КПД.

Стандартные условия тестирования (STC):

Мощность освещения 1000Вт*м2 спектр
AM 1,5 температура 250C.

Температура в освещаемом модуле повышается пропорционально мощности освещения.
