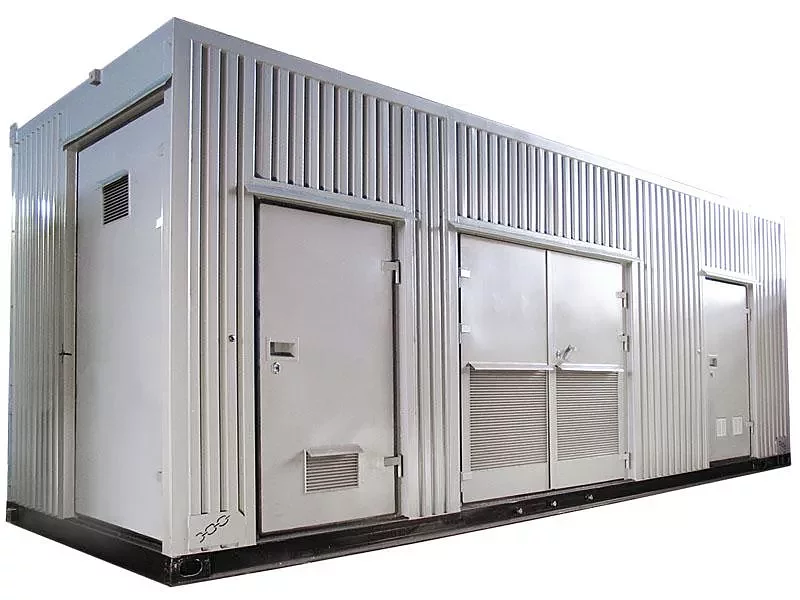

Комплектная трансформаторная подстанция наружной установки КТПНУ-250-10/0.4

КТПНУ – комплектная трансформаторная подстанция наружной установки в блочно-модульном здании (модуле) напря- жением 6(10)/0,4 кВ мощностью от 100кВА до 2500 кВА предназначена для электроснабжения жилищно-коммунальных, инфраструктурных, промышленных объектов, а также коттеджных посёлков и зон индивидуальной застройки в сетях с изолированной нейтралью на стороне 6(10) кВ и глухозаземлённой нейтралью на стороне 0,4 кВ. КТПНУ подключается к кабельным (КЛ) или воздушным (ВЛ) линиям. КТПНУ поставляется в виде модулей полной заводской готовности как однотрансформаторная подстанция (КТПНУ) или двухтрансформаторная подстанция (2КТПНУ). Однотрансформаторная КТПНУ производится в металлических мо- дулях двух типов: левостороннем – когда вход в отсек РУ находится с левой стороны модуля относительно ворот транс- форматорного отсека, и правостороннем – когда вход в отсек РУ находится с правой стороны модуля относительно во- рот трансформаторного отсека. Двухтрансформаторная КТПНУ состоит из левостороннего и правостороннего модулей, либо из одного модуля с трансформаторами с противоположных сторон относительно отсека РУ. Возможно исполнение КТПНУ с выделенной абонентской частью, что предусматривает размещение РУВН и РУНН в двух разных помещениях или модулях, имеющих отдельные входы. После установки КТПНУ требуется подключение кабелей ВН, НН, контура заземления. Для двухтрансформаторной КТПНУ без выделенной абонентской части – дополни- тельно межсекционных кабельных вставок ВН и НН. Применение КТПНУ позволяет сократить сроки монтажа и ввода в эксплуатацию. Срок службы КТПНУ составляет не менее 25 лет. Номинальные значения климатических факторов внешней среды при эксплуатации КТПНУ по ГОСТ 15543.1 и ГОСТ 15150. – температура окружающего воздуха от минус 60°С до плюс 40°С; – относительная влажность до 100%; – высота над уровнем моря не более 1000 м; – окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концен- трациях, разрушающих материалы и изоляцию, атмосфера типов I и II по ГОСТ 15543.1 и ГОСТ 15150. возможно транспортирование КТПНУ с установленным и подключенным силовым трансформатором, что оговари- вается при заказе. по специальному заказу могут быть изготовлены КТПНУ с трансформаторами мощностью 2000 и 2500 кВА
