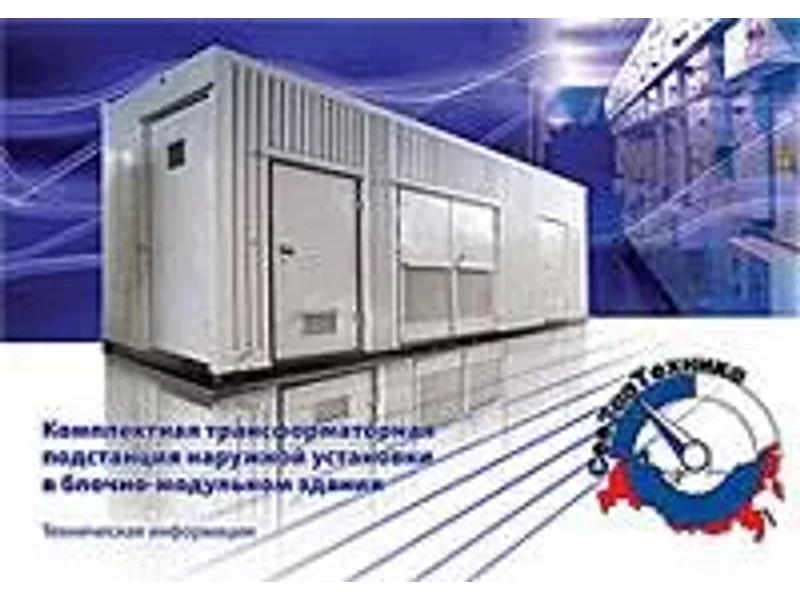

Комплектные трансформаторные Подстанции КТПНУ -100-6(10)/0.4

Комплектные трансформаторные подстанции наружной установки напряжением 6,3 (10,5) / 0,4 кВ мощностью 1000 кВА предназначена для электроснабжения жилищно-коммунальных, инфраструктурных, промышленных объектов, а также коттеджных посёлков и зон индивидуальной застройки в сетях с изолированной нейтралью на стороне 6,3 ( 10,5 ) кВ и глухозаземлённой нейтралью на стороне 0,4 кВ. КТПНУ подключается к кабельным (КЛ) или воздушным (ВЛ) линиям.
Подстанция поставляется в виде модулей полной заводской готовности как однотрансформаторная подстанция (КТПНУ) или двухтрансформаторная подстанция (2КТПНУ). Возможно исполнение с выделенной абонентской частью, что предусматривает размещение РУВН и РУНН в двух разных помещениях или модулях, имеющих отдельные входы. После установки требуется подключение кабелей ВН, НН, контура заземления. Для двухтрансформаторной подстанции без выделенной абонентской части – дополнительно межсекционных кабельных вставок ВН и НН.
КТПНУ комплектуется:
- распределительным оборудованием среднего напряжения с элегазовой изоляцией КСО-6(10)-Э2 «Онега» (ОАО «ПО Элтехника»);
- распределительным оборудованием среднего напряжения с элегазовой изоляцией различных производителей;
- распределительным оборудованием низкого напряжения НКУ производства ООО «Севзаптехника» или ЩО-2000 «Нева» (ОАО «ПО Элтехника»)(при необходимости КТПНУ может быть укомплектовано НКУ изготовителя, рекомендуемого Заказчиком).
- щитами собственных нужд (ЩСН) (ООО «Севзаптехника»);
- щитами учета (ЩУ) (ООО «Севзаптехника») (по заказу);
- щитом(ами) собственных нужд с источником(ами) бесперебойного питания (ЩИБП) (при необходимости);
- силовыми трансформаторами маслонаполненными герметичными или с сухой изоляцией;
- другим дополнительным оборудованием по заказу.
Соответствие стандартам
КТПНУ соответствует требованиям:
ГОСТ 14695-80 и ГОСТ 1516.3-96, что подтверждено сертификатом соответствия РОСС RU.МЕ05.В03665;
«Правил устройства электроустановок» (ПУЭ);
Технических условий ТУ-3412-009-54308384-2004.
Металлические модули соответствуют:
ГОСТ 21779 по классу точности;
II степени ответственности по ГОСТ 27751-88.
III* степени огнестойкости по СНиП 21-01-97.
* II степень огнестойкости по СНтП 21-01-97 изготавливается по специальному заказу с применением средств допол-
нительной защиты
Структура условного обозначения КТПНУ:
Х КТПНУ (Х) – Х - Х / Х - У1, УХЛ1
Климатическое исполнение и категория размещения
Номинальное напряжение на стороне НН, кВ
Номинальное напряжение на стороне ВН, кВ
Мощность силового трансформатора, кВА
Тип силового трансформатора ( С – сухой, М – маслонаполненный)
Комплектная трансформаторная подстанция наружной установки
Количество силовых трансформаторов (1 или 2)
Пример условного обозначения КТПНУ с одним маслонаполненным герметичным трансформатором мощностью 1000 кВА
кВА, номинальным напряжением 10/0,4 кВ, климатического исполнения У1:
КТПНУ(М)-1000-10/0,4-У1
