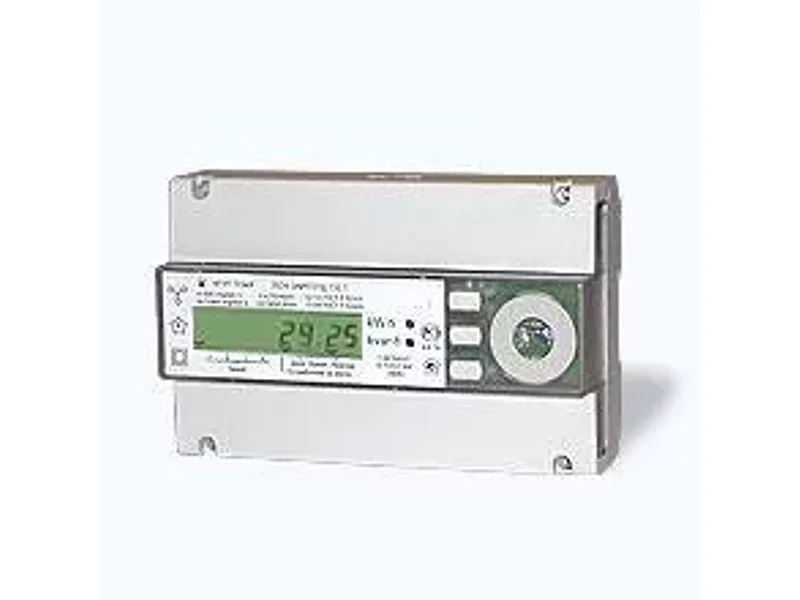

Однотарифные электросчетчики "МИКРОН" ПСЧ-3АР.07Д

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчики предназначены для учета активной и реактивной электроэнергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.

Электросчетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.155 ТУ.
Сертификат соответствия РОСС RU.АЯ74.В32687.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

Интерфейсы связи - RS-485, оптический порт. Скорость обмена по RS-485 - от 1200 до 38400 бод. Скорость обмена по оптопорту - до 9600 бод. Допускается одновременная работа через оба порта. Энергонезависимое запоминающее устройство. Ежесуточное самотестирование памяти программ. Светодиодная индикация активного и реактивного потребления. Два программируемых импульсных выхода на 6 режимов.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Счетчики электроэнергии обеспечивают измерение, регистрацию и хранение в энергонезависимой памяти, а также считывание по интерфейсу:

значения учтенной активной и реактивной электроэнергии нарастающим итогом с момента изготовления по всем тарифам; значения мгновенной мощности нагрузки.

Счетчики электроэнергии обеспечивают измерение (справочное значение) и считывание по интерфейсу:

значения активной и реактивной мощностей нагрузки по всем фазам и суммарной мощности; значения напряжения и силы тока по всем фазам.

Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс связи следующих параметров:

категории потребителя; лимита мощности; режимов работы  импульсного выхода электросчетчика:  поверка, телеметрия,  включение, отключение, контроль; режима индикации и периода индикации в диапазоне от 6 до 60 с.

Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс связи: скорости обмена по RS-485, группового пароля, индивидуального пароля, адреса, пароля на запись.
При трехкратном вводе неверного пароля на запись, электросчетчик блокирует канал записи на 24 часа реальной работы.

Счетчики электроэнергии обеспечивают отображение:

потребление активной и реактивной электроэнергии; текущую активную и реактивную мощности по каждой фазе и суммарное значение; напряжение и ток по каждой фазе; месячное потребление электроэнергии.

Мигание  светодиодных индикаторов "kW·h"  или "kvar·h" свидетельствует об измерении активной или реактивной электроэнергии соответственно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Номинальное напряжение, В 3х(120-230)/(208-400) или 3х57,7/100 Установленный рабочий диапазон напряжения, В от 0,9 до 1,1 Uном Расширенный рабочий диапазон напряжения, В от 0,8 до 1,15 Uном Предельный рабочий диапазон напряжения, В от 0 до 1,15 Uном Базовый (Iб)/максимальный (Iмакс) ток для счетчиков электроэнергии непосредственного включения, А 5/7,5 или 10/100 Номинальный(Iном)/максимальный (Iмакс) ток для счетчиков электроэнергии трансформаторного включения, А 5/60 Номинальное значение частоты, Гц 50 Стартовый ток (чувствительность) при измерении активной/реактивной энергии, А, не более для электросчетчиков:

-Iб (Iмакс) - 5(60) А, класс точности 1/2 0,02/0,025
-Iб (Iмакс) - 10(100) А, класс точности 1/2 0,04/0,05
-Iном (Iмакс) - 5(7,5) А, класс точности 1/2 0,01/0,015
-Iном (Iмакс) - 5(7,5) А, класс точности 0,5S/1 0,005/0,01

Потребляемая мощность, В·А (Вт), не более:

-по цепи напряжения2 (1,5)
-по цепи тока 0,1

Диапазон рабочих температур, oС от -40 до +60 Количество тарифов 1 Скорость обмена информацией, бит/с:

-по RS-485 1200, 2400, 4800, 9600, 19200, 38400
-по оптическому порту 9600

Срок сохранения информации при отключении питания, лет 10 Межповерочный интервал, лет 10 Гарантийный срок эксплуатации электросчетчика, месяцев 36 Средняя наработка на отказ, ч 88000 Средний срок службы счетчика электроэнергии, лет 30 Масса счетчика электроэнергии, кг 1,0 Габаритные размеры электросчетчика, мм 171х110х67
