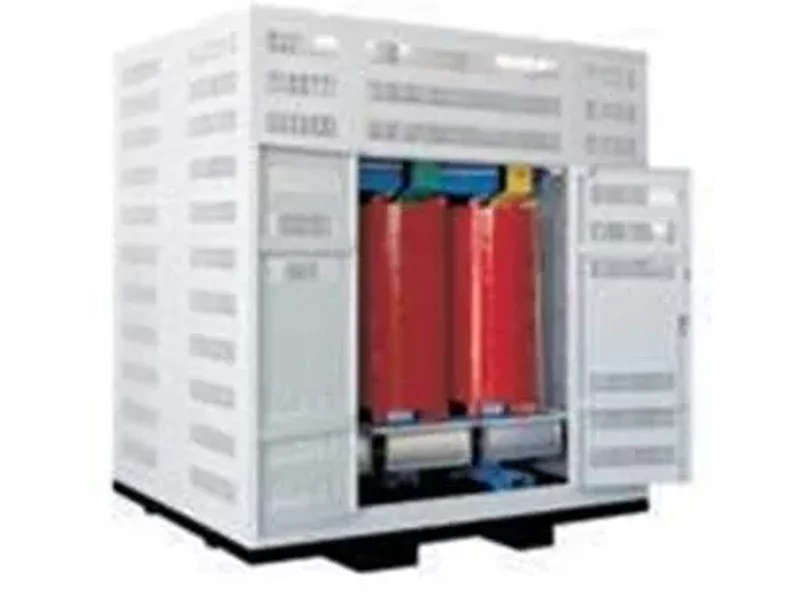

Трансформатор сухого типа ТСЗЛ/1000/6/0.4/D/Yн-11/IP31/Al с литой изоляцией

Характеристики трансформатора ТСЗЛ/1000/6/0.4/D/Yн-11/IP31/Al с литой изоляцией

   •Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)    •Концепция конструкции: Стержневой    •Номинальная мощность, кВа: 1000    •Номинальное напряжение на стороне ВН, кВ: 6    •Номинальное напряжение на стороне НН, кВ: 0.4    •Материал обмотки: Алюминий    •Напряжение короткого замыкания Uкз(%) ± 10%: 6    •Частота питающей сети, Гц: 50    •Степень защиты кожуха (корпус): IP31    •Класс нагревостойкости изоляции: F(155°C)    •Переключение без возбуждения (ПБВ), %: ±2х2,5    •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)    •Уровень шума дB(A): Менее 70    •Охлаждение: Естественное AN/AF    •Высота установки над уровнем моря, м: До 1000    •Потери холостого хода ± 15%, Вт: 1770    •Потери короткого замыкания 120°C ± 10%, Вт: 8130    •Габариты трансформатора, мм: 1350*1010*1101    •Колея колес (или опор), мм: 820*950    •Вес трансформатора без кожуха ± 10%, кг: 2090    •Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией    •Тип вывода ВН и НН: Шина, либо Кабель    •Расположение выводов ВН: по согласованию с заказчиком    •Расположение выводов НН: по согласованию с заказчиком    •Материал выводов НН: алюминий, либо медь    •Габариты кожуха: 1700*1350*1500 мм    •Вес трансформатора с кожухом ± 10%, кг: 2270

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Комплектация сухого трансформатора ТСЗЛ 1000 ква с литой изоляцией :

•Трансформатор в кожухе. •Транспортные колёса - ролики. •Паспорт на трансформатор (с заключением ОТК). •Сертификат сейсмостойкости (до 9 баллов). •Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность». •Русифицированный цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля. •Вентиляторы 2 шт.  •Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 1000 ква с литой изоляцией прилагается.

Купить сухой трансформатор 1000 ква с литой изоляцией у производителя Востокэнерготранс.
