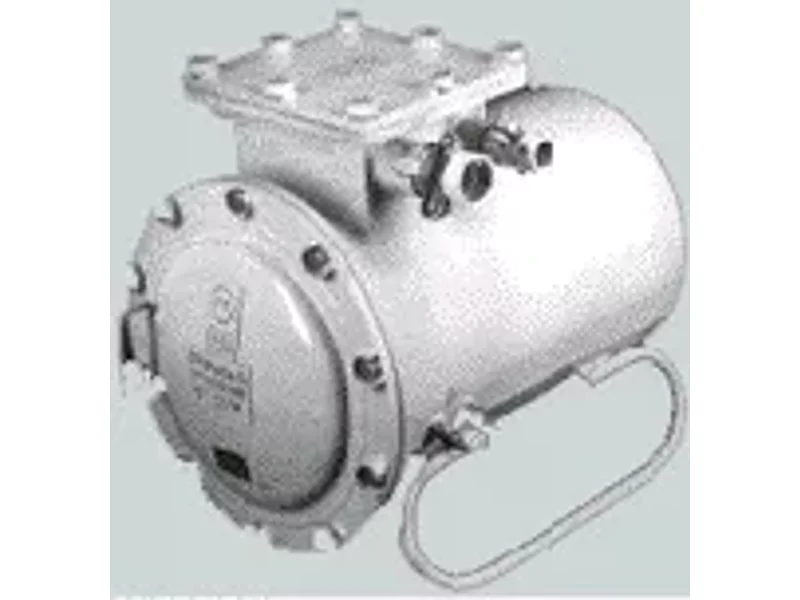

Трансформатор сухой шахтный ТСШ4-0,66/0,38-133 и ТСШ4-0,66/0,38-38

Трансформаторы сухие шахтные ТСШ4- 0,66/0,38-133 и ТСШ4-0,66/0,38-38 предназначены:

трансформатор ТСШ4-0,66/0,38-133 для питания ламп освещения, электродвигателей и других подземных электроустановок напряжением 133, 230 В; трансформатор ТСШ4-0,66/0,38-38 для питания ламп освещения и других подземных электроустановок напряжением 36 В.

Область применения: в шахтах, опасных по газу (метану) и угольной пыли. Трансформаторы можно применять в мукомольной промышленности, а также для питания потребителей, находящихся на открытой поверхности под воздействием атмосферных осадков.

Устройство: Трансформатор состоит из коробки выводов, корпуса, крышек и сердечника с катушками. Корпус представляет собой сварную стальную конструкцию. Магнитопровод набран из пластин электротехнической стали и стянут уголками при помощи изолированных шпилек и болтов. Катушки укрепляются на магнитопроводе деревянными клиньями и стержнями. Катушка состоит из двух обмоток: низкого напряжения НН и высокого напряжения ВН. Обмотка низкого напряжения намотана проводом ПБД-3,53, а обмотка высокого напряжения проводом ПБД-1,88. Катушки пропитаны лаком с последующей сушкой при температуре 100°-120°С. Отводы катушек подключены к соответствующим проходным зажимам коробки выводов по схемам.
