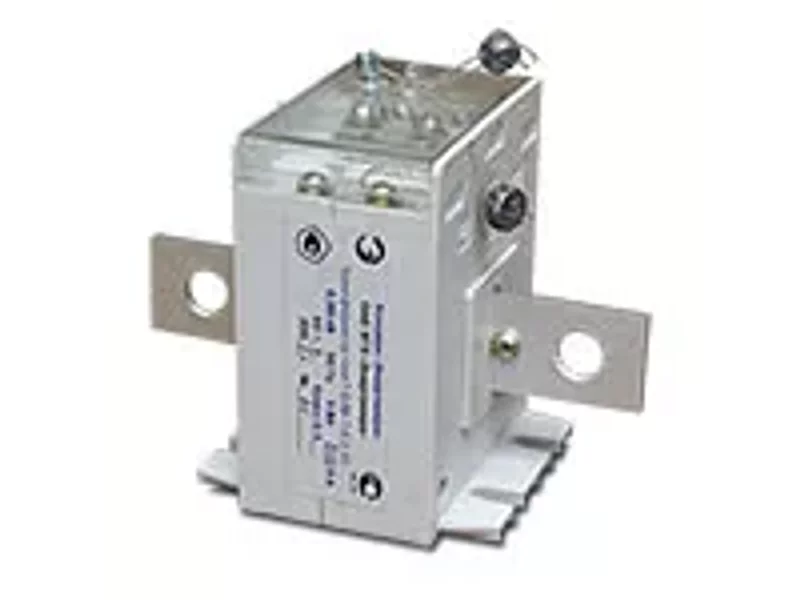

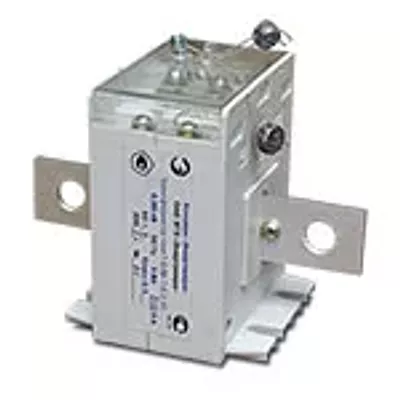

Трансформатор тока Т-0,66-1-У3 - Энергомера

Передача сигнала измерительной информации в цепях переменного тока, для применения в схемах измерения тока и коммерческого учета электроэнергии при эксплуатации в районах с умеренным климатом в закрытых помещениях.
  Нормативно-правовое обеспечение



Соответствуют ГОСТ 7746-2001

  Технические характеристики

  Показатели ВеличиныНоминальный первичный ток, А 100; 150; 200; 300; 400; 500; 600 Номинальный вторичный ток, А 5; (1 в перспективе) Номинальное напряжение трансформатора, кВ 0,66 Номинальная вторичная нагрузка с коэффициентом мощности cosφ = 0.8, В*А 5; (3 в перспективе) Коэффициент безопасности, в отн. ед. по ГОСТ 7746-2001 3 Класс точности 0,5; 0,5S; (0,2S в перспективе) Температура окружающего воздуха, °С от -45 до +40 Срок службы, не менее, лет 25 Масса, не более, кг 0,8
  Конструктивные особенности



Изготавливаются в специальном пластмассовом корпусе, обеспечивающем:
фиксацию первичной шины; крепление в пространстве в любом положении; блокирование доступа к контактам вторичной обмотки с помощью прозрачной крышки, которая пломбируется.
Контакты первичной обмотки имеют отверстия для подключения к силовой сети Место подключения питания счетчика находится под пломбировочной крышкой, что исключает несанкционированный доступ к нему

  Примечания

  Сохраняют высокие точностные характеристики на протяжении всего периода службы
