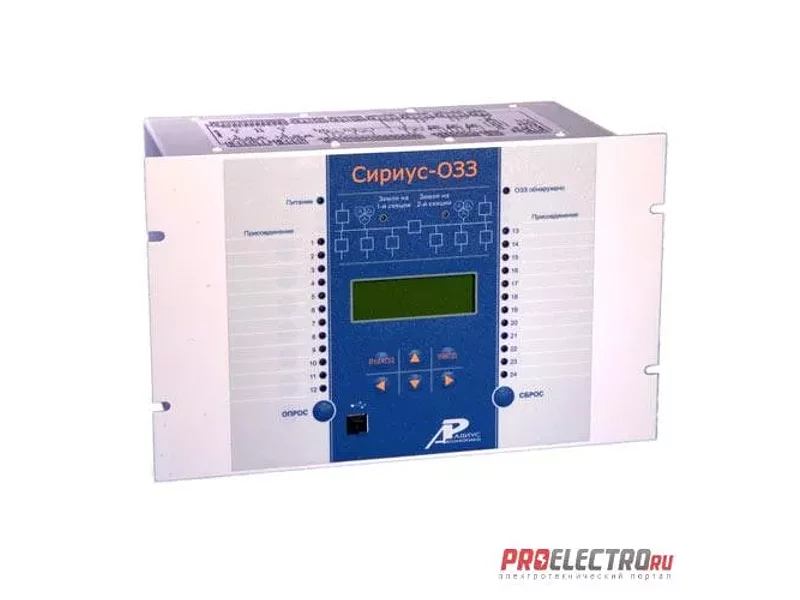

Устройство Сириус-ОЗЗ-(110В/220В)-И1

Устройство определения присоединения с однофазным замыканием на землю Сириус-ОЗЗ-(110В/220В)-И1.Назначение Сириус-ОЗЗ:Микропроцессорное устройство Сириус-ОЗ предназначено для определения наличия однофазного замыкания на землю на секциях шин подстанций, станций и распределительных пунктов напряжением 6—10 кВ, а также индикации конкретного присоединения с однофазным замыканием на землю.Устройство работает на принципе определения фидера с максимальным уровнем суммы высших гармоник в токе нулевой последовательности.Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–35 кВ.Применение в Сириус-ОЗЗ модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность повысить чувствительность и расширить функции терминала.Сириус-ОЗЗ обеспечивает следующие эксплуатационные возможности:

задание внутренней конфигурации; ввод и хранение установок; контроль и индикацию наличия напряжения 3U0 на шинах энергообъекта; определение поврежденного присоединения; передачу параметров аварии, ввод и изменение установок по линии связи; непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; получение дискретных сигналов, выдачу предупредительной сигнализации; гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

Функции Сириус-ОЗЗ:

определение наличия однофазного замыкания на землю на каждой из двух контролируемых секций шин; определение присоединения с однофазным замыканием на землю; сигнализация наличия однофазного замыкания на землю. Дополнительные сервисные функции Сириус-ОЗЗ: фиксация токов и напряжений нулевой последовательности в момент аварии; встроенные часы-календарь; измерение текущих значений тока и напряжений нулевой последовательности; три независимых интерфейса линии связи; архив на 50 последних срабатываний с сохранением информации при пропадании оперативного питания.
