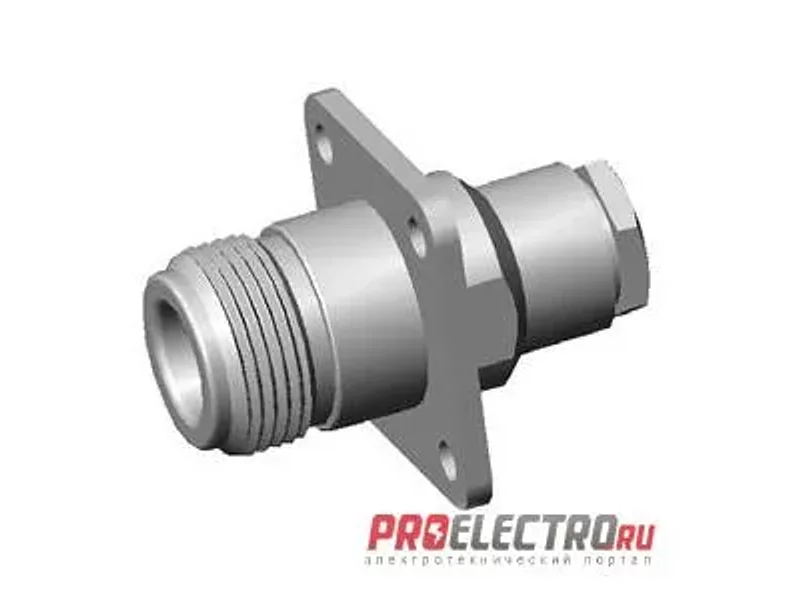

Розетки приборно-кабельные фланцевые серии N для гибкого кабеля

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия N это очень популярные соединители средней мощности с резьбовым соединением, разработанные и изготовленные согласно стандартов MIL-STD-348А-304, IEC 60169-16, и CECC22210. Соединители обладают высокими вибрационными характеристиками, отличными электрическими и частотными характеристиками (до 18 ГГц).

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 11 ГГц
KCBH: ≤1.30
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥5000 МОм
Напряжение пробоя диэлектрика: 1500 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤0.2 мОм
Сопротивление внешнего контакта: ≤1 мОм
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото/Никель
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза или фосфорная бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал прокладки: Силиконовая резина
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель

N-KF3 (артикул 272B-1531) розетка приборно-кабельная фланцевая, применяемый кабель 2.5/3/50S (RG-174/U, RG-188/U, RG-316/U, SYV-50-2-1)
N-KF4 (артикул 272B-1532) розетка приборно-кабельная фланцевая, применяемый кабель 4/50S (SYV-50-2-2, SFF-50-2-1)
N-KF5 (артикул 272B-1533) розетка приборно-кабельная фланцевая, применяемый кабель 5/50S+D (RF58/U, RG-303/U, RG-55/U, RG-142B/U, RG-223/U, RG-400/U)
