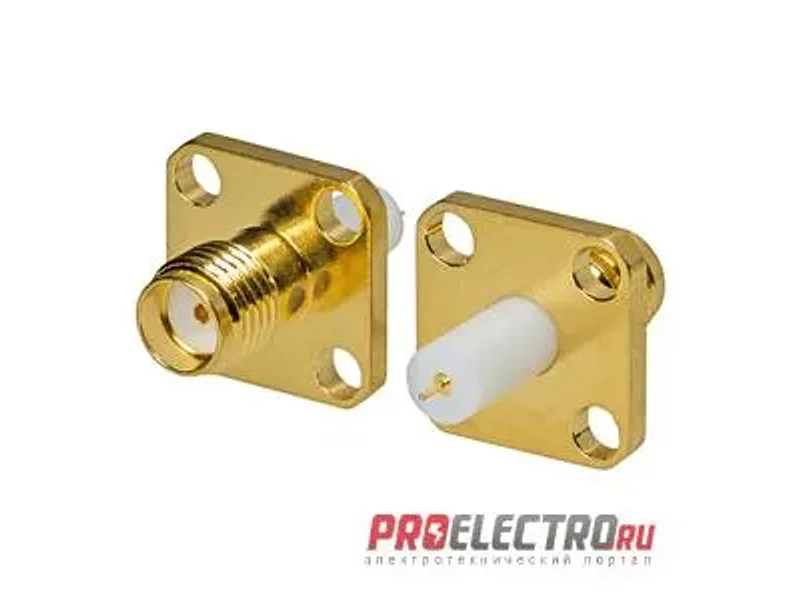

Розетки приборные фланцевые серии SMA

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия SMA - это очень популярные миниатюрные коаксиальные соединители с резьбовым соединением. Соединители разработаны и производятся согласно стандартов MIL-C-39012, IEC169-15 и CECC22110. Соединители имеют очень высокую надежность, низкий и стабильный КСВН во всем диапазоне частот (до 18ГГц). Широко применяются в любых системах радиосвязи.

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: для гибкого кабеля 0 ~ 12,4 ГГц, для полужесткого кабеля 0 ~ 18 ГГц
KCBH: для гибкого кабеля ≤1.15+0.02f, для полужесткого кабеля ≤1.05+0.02f
Температурный диапазон: -65 +165 °C
Сопротивление изоляции: ≥ 5000 МОм
Напряжение пробоя диэлектрика: 1000 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤3 мОм
Сопротивление внешнего контакта: ≤2 мОм
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото или химическое пассивирование
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал прокладки: Силиконовая резина
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель или золото

SMA-KFD5 (артикул 182A-0022) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD6 (артикул 182A-0023) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD22 (артикул 182A-0024) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD23 (артикул 182A-0025) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD43 (артикул 182A-0026) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD83 (артикул 182A-0027) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD85 (артикул 182A-0028) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD91 (артикул 182A-0029) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD103 (артикул 182A-0030) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD177 (артикул 182A-0031) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD178 (артикул 182A-0032) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD197 (артикул 182A-0033) розетка приборная фланцевая, монтажное отверстие H71
SMA-KFD201 (артикул 182A-0034) розетка приборная фланцевая, монтажное отверстие H71
