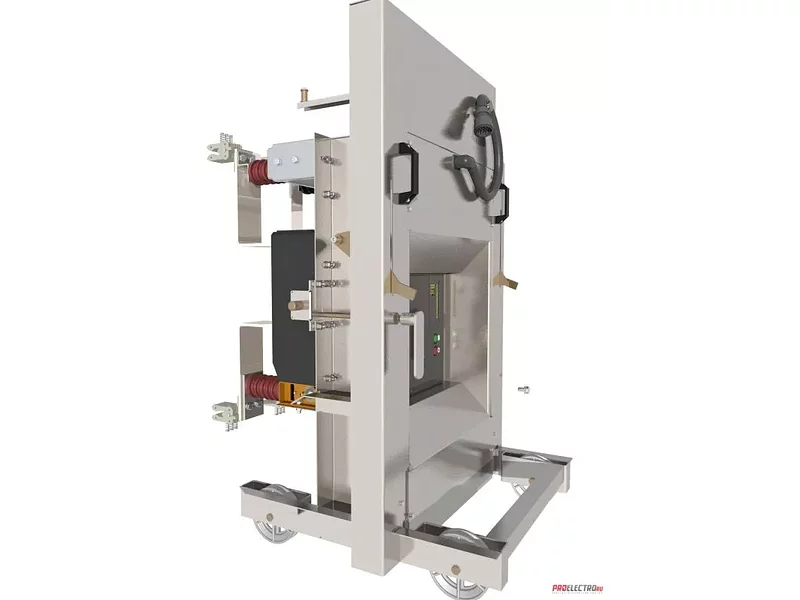

Выкатной элемент К-26 с вакуум. выкл. ВВР-10-20/1600А

Выкатной элемент типа К-26 с вакуумным выключателем типа ВВР-10-20/1600А предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением   10 кВ.Устанавливаются в шкафах комплектных распределительных устройств типа К-26, К-12 для замены устаревших выключателей при модернизации.Выключатели ВВР-10-20/1600А соответствуют техническим условиям  ТУ 3414-007-92701489-2011 Гарантия 5 лет.Характеристики Страна производитель Россия Срок службы 30.0 (лет) Дополнительные характеристики  1. Номинальное напряжение,Uном., кВ 10  2. Номинальный ток отключения, Io ном., кА 20  3. Номинальный ток, Iном., А 1600  4. Наибольшее рабочее напряжение, Uн.р, кВ 12  5. Ток термической стойкости, Iт, в течение 3с, кА 20  6. Ток электродинамической стойкости, Ig, кА 51  7. Полное время отключения to, c, не более 0,05  8. Собственное время отключения, to.c, с, не более 0,03  9. Собственное время включения, tвс, с, не более 0,05  10. Испытательное напряжение полного грозового импульса,Uисп. имп, кВ 75  11. Масса, кг, не более:50-80  12. Верхнее рабочее значение температуры воздуха при эксплуатации, tв,°С+40  13. Нижнее рабочее значение температуры воздуха при эксплуатации, tн,°С -40  14. Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ); При номинальном токе, циклы "В - tп - О"50000  15. Установленная безотказная наработка, циклы "В - tп - О"20 000  16.Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В ; Переменного тока 110 / 220  17.Постоянного тока 110 / 220
