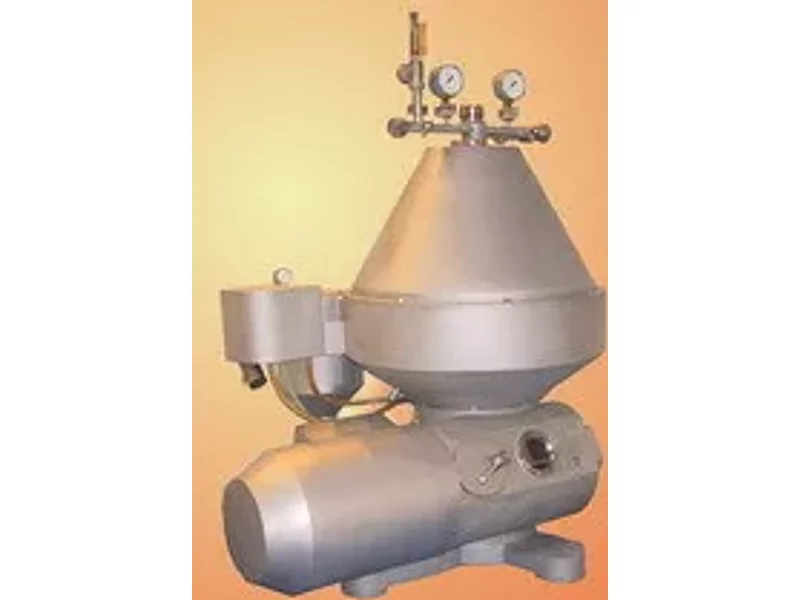

Сепаратор-сливкоотделитель ОСЦП-10

Сепаратор-сливкоотделитель ОСЦП-10.
Сепаратор ОСЦП-10 предназначен для использования на предприятиях молочной промышленности в процессах непрерывного разделения теплого цельного молока на сливки и обезжиренное молоко с одновременной очисткой их от механических загрязнений и молочной слизи, а также для нормализации молока по жирности.

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Саморазгружающийся сепаратор ОСЦП-10 с центробежной периодической выгрузкой осадка из барабана представляет собой полугерметичную конструкцию и состоит из приводного механизма, барабана, приемно-выводного устройства, гидроблока, внешнего кожуха (крышка и приемник осадка) и пульта автоматического управления.

В приводном механизме применена фрикционная муфта с повышенным ресурсом работы за счет наружного расположения колодок относительно бандажа и, соответственно, лучшего их охлаждения. Применено тормозное устройство с регулируемым усилием торможения барабана с учетом износа накладок. В барабане сепаратора применена система, так называемого, "мягкого ввода" и газоотделения, позволяющая значительно повысить эффективность разделения молока, а также применены новые конструкции разгрузочных малогабаритных клапанов. Установка и снятие барабана с вертикального вала сепаратора может производиться без разборки самого барабана, что позволяет исключить механическое воздействие на подшипники и зубчатое зацепление привода. Конструктивно приемно-выводное устройство выполнено в виде моноблока с обеспечением установки напорных дисков без снятия крышки барабана. Гидроблок устанавливается непосредственно (через упругие элементы) на приемнике осадка сепаратора, а его конструкция позволяет свести до минимума время настройки и регулировки расходов буферной воды, обеспечивает управление выгрузкой осадка, как в автоматическом, так и в ручном режимах.

Конструкция сепаратора обеспечивает низкие значения уровня шума при его работе (менее 80 ДбА). Это достигается:

наличием внешнего кожуха с полыми стенками, заполняемыми водой; выполнением гидроузла с полыми стенками, охватывающими горловую опору привода; установкой внешнего кожуха на привод через амортизаторы.

Станина приводного механизма облицована коррозионностойкой листовой сталью.
Пульт управления выполнен в виде герметизированного ящика из коррозионностойкой стали, совмещающего в себе как силовую часть управления электродвигателем, так и систему автоматического управления и контроля работы сепаратора.
В комплект поставки сепаратора входят комплекты запасных деталей и инструмента.
Конструкция сепаратора ОСЦП-10 защищена двумя патентами России №2098194 и №2104802.

Технические характеристики

Производительность сепаратора, л/ч: 10000 Мощность электродвигателя, кВт: 18,5 Барабан:

      -максимальный диаметр, мм: 610
      -частота вращения, об/мин: 5000
      -масса, кг, не более: 420
      -объем шламового пространства, л  11

Давление на выходе, МПа:

      -обезжиренного молока: 0,1...0,5
      -сливок: 0,1...0,4

Давление буферной воды (на входе в гидроблок), МПа: 0,25...0,4 Габаритные размеры сепаратора, мм: 1420×1185×1967 Масса сепаратора, кг, не более: 1300 Масса пульта управления, кг, не более: 35

Отгрузочные данные

Вес нетто, кг  1500 Вес брутто, кг 1600 Габариты упаковочного ящика, мм 1600×1400×1750

Область применения:
Предназначен для использования на предприятиях молочной промышленности в процессах непрерывного разделения теплого цельного молока на сливки и обезжиренное молоко.
