Правила отгрузки трансформаторов сухого типа.

В настоящее время тема транспортировки крупногабаритных грузов, как всегда остается актуальной и насущной. В данной статье мы поближе познакомимся с правилами подготовки распределительных трансформаторов сухого типа номинальной мощностью от 100 кВА до 3150 кВА к транспортировке, а также затронем тему загрузки трансформаторов в большегрузный автомобиль – фуру. Правила отгрузки трансформаторов сухого типа.

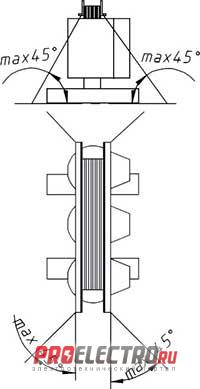

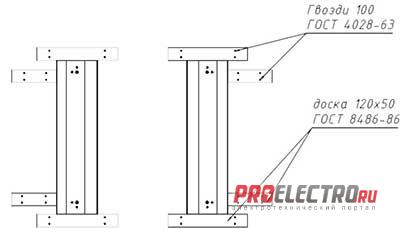

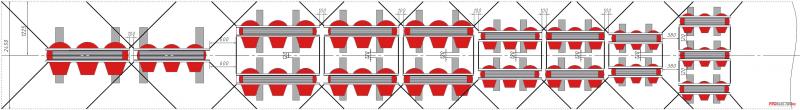

В настоящее время тема транспортировки крупногабаритных грузов, как всегда остается актуальной и насущной. В данной статье мы поближе познакомимся с правилами подготовки распределительных трансформаторов сухого типа номинальной мощностью от 100 кВА до 3150 кВА к транспортировке, а также затронем тему загрузки трансформаторов в большегрузный автомобиль – фуру. Как только трансформатор изготовили, провели все необходимые заводские испытания его крепят с помощью специальных болтов к деревянной основе, на которой он будет закреплен вплоть до прибытия до места эксплуатации. Прежде чем пройти непростой путь от стен завода и до места эксплуатации трансформатор нужно правильно погрузить в автотранспортное средство. В данной статье мы рассмотрим пример погрузки трансформаторов в большегрузный автомобиль – фура, грузоподъемностью до 20 тонн. Количество отгружаемых трансформаторов по своей суммарной массе не должно превышать грузоподъемность фуры (см. таб.1, 2, 3) Таб.1 Количество трансформаторов сухого типа 6(10) кВ в одной фуре грузоподъемностью до 20 тонн Мощность трансформатора, КВА Ед. изм. Количество Вес, кг Габариты, ВхШхД GreenCast 100 кВА шт 10 600 1095х650х1050 GreenCast 160 кВА шт 10 700 1100х650х1120 GreenCast 200 кВА шт 10 850 1150х650х1185 GreenCast 250 кВА шт 10 950 1170х650х1200 GreenCast 315 кВА шт 10 1100 1230х650х1300 GreenCast 400 кВА шт 10 1280 1260х800х1500 GreenCast 500 кВА шт 10 1400 1320х800х1500 GreenCast 630 кВА шт 10 1650 1350х800х1600 GreenCast 800 кВА шт 10 1900 1470х800х1670 GreenCast 1000 кВА шт 8 2250 1530х950х1760 GreenCast 1250 кВА шт 7 2700 1590х950х1850 GreenCast 1600 кВА шт 6 3350 1710х950х2000 GreenCast 2000 кВА шт 5 3800 1710х1200х2300 GreenCast 2500 кВА шт 4 4450 1785х1200х2400 GreenCast 3150 кВА шт 2 5450 1970х1200х2450 Таб.2 Количество трансформаторов сухого типа 20 кВ в одной фуре грузоподъемностью до 20 тонн Мощность трансформатора, КВА Ед. изм. Количество Вес, кг Габариты, ВхШхД GreenCast 100 кВА шт 10 630 1130х650х1100 GreenCast 160 кВА шт 10 750 1170х650х1155 GreenCast 200 кВА шт 10 900 1185х650х1200 GreenCast 250 кВА шт 10 1000 1215х650х1200 GreenCast 315 кВА шт 10 1150 1260х650х1250 GreenCast 400 кВА шт 10 1300 1290х800х1490 GreenCast 500 кВА шт 10 1500 1395х800х1550 GreenCast 630 кВА шт 10 1800 1470х800х1600 GreenCast 800 кВА шт 10 2000 1500х800х1670 GreenCast 1000 кВА шт 8 2400 1590х950х1760 GreenCast 1250 кВА шт 7 2850 1650х950х1850 GreenCast 1600 кВА шт 5 3600 1770х950х2040 GreenCast 2000 кВА шт 5 4000 1770х1200х2300 GreenCast 2500 кВА шт 4 4700 1850х1200х2400 GreenCast 3150 кВА шт 2 5800 2040х1200х2450   Таб.3 Количество трансформаторов сухого типа 35 кВ в одной фуре грузоподъемностью до 20 тонн Мощность трансформатора, КВА Ед. изм. Количество Вес, кг Габариты, ВхШхД GreenCast 100 кВА шт 10 950 1400х930х1250 GreenCast 160 кВА шт 10 1100 1450х940х1100 GreenCast 200 кВА шт 10 1200 1180х940х1200 GreenCast 250 кВА шт 10 1310 1500х950х1250 GreenCast 315 кВА шт 10 1480 1560х960х1300 GreenCast 400 кВА шт 10 1730 1575х1040х1450 GreenCast 500 кВА шт 10 2000 1650х1100х1500 GreenCast 630 кВА шт 8 2300 1770х1120х1550 GreenCast 800 кВА шт 7 2750 1830х1150х1600 GreenCast 1000 кВА шт 6 3100 1880х1150х1700 GreenCast 1250 кВА шт 5 3500 1920х1200х1800 GreenCast 1600 кВА шт 4 4150 2000х1200х2200 GreenCast 2000 кВА шт 4 4900 2100х1300х2300 GreenCast 2500 кВА шт 3 5900 2190х1300х2350 GreenCast 3150 кВА шт 2 7100 2340х1350х2670   Как видно из таблицы весогабаритные характеристики полностью совпадают с габаритами автотранспорта и его грузоподъемностью. Перейдем к требованиям согласно, которым есть 100 гарантия, что трансформаторы транспортируют без повреждений: 1. Кузов фуры должен быть чистым, с неповрежденными деревянными полами, без гнилых досок. 2. Полы должны быть чистыми, не иметь мусора и посторонних предметов, а в зимнее время или в условиях холода не должны иметь наледей и снега. 3. По примеру рамы автотранспорта должны быть штатные проушины, бобышки, скобы для крепления, проволочных растяжек. 4. Трансформаторы нужно устанавливать длинной стороной вдоль кузова (по ходу движения). 5. В один ряд по ширине кузова устанавливать трансформаторы одной мощности. 6. Количество трансформаторов в ряду согласно таблице 4. 7. Касание трансформатора и борта кузова недопустимо. 8. Расстояние между рядами трансформаторов должна быть не менее 100 мм, расстояние между трансформаторами в ряду не менее 120 мм. 9. Трансформаторы крепятся от продольного и поперечного смещения распорными сосновыми досками 120х50 ГОСТ 8486-86 не ниже 3 сорта к деревянному полу гвоздями 100 по 4 штуки (рис.1). Гвозди забивать встречно под углом к направлению движения. 10. Трансформатор крепится проволочными растяжками за такелажные отверстия между собой в рядах, а крайние трансформаторы растяжками не менее 4 согласно схеме за такелажные отверстия трансформаторов к штатным бобышкам (скобам) рамы кузова. 11.Угол между растяжкой и полом и угол между проекцией растяжки на пол кузова и продольной осью кузова составляет не более 45 градусов (рис.2) 12. Растяжки выполнять из отожженной проволоки ГОСТ 3283-74 диаметром не менее 6 мм. Количество ниток в крутке для проволоки диаметром 6 мм не менее 4. 13. Касание растяжки и груза недопустимо. 14. Растяжку скрутить ломиком до натяжения, обеспечивающего достаточную фиксацию трансформатора. 15. В проушины рычага после скрутки вставить деревянный клин. 16. Между проволокой и такелажным отверстием проложить картон или резиновую прокладку 2-6 мм. 17. Допускается раскрепление трансформаторов текстильными автомобильными ремнями в соответствии с правилами перевозки грузов автотранспортом. 18. Колеса трансформаторов закрепить к лапам трансформаторов согласно рис.3 используя метизы колес.   На примере чертежа 1 видно расположение трансформаторов в автотранспорте Чертеж 1 В таблице 4 приведены данные по размещению трансформаторов в фуре в зависимости от их массы и габаритов. Мощность трансформатора, кВА Вес, кг Количество трансформаторов в ряду, шт. GreenCast 100 кВА 600 3 GreenCast 160 кВА 700 3 GreenCast 200 кВА 850 3 GreenCast 250 кВА 950 3 GreenCast 315 кВА 1100 2 GreenCast 400 кВА 1280 2 GreenCast 500 кВА 1400 2 GreenCast 630 кВА 1650 2 GreenCast 800 кВА 1900 2 GreenCast 1000 кВА 2250 2 GreenCast 1250 кВА 2700 2 GreenCast 1600 кВА 3350 2 GreenCast 2000 кВА 3800 1 GreenCast 2500 кВА 4450 1 GreenCast 3150 кВА 5450 1   Следуя несложным правилам безопасная доставка трансформаторов будет обеспечена, что скажется благотворно на отсутствии жалоб от клиента и признании компании, как надежного поставщика электрооборудования.    АСГ ТРАНСФОРМАТОРЕН http://www.asg-transformatoren.ru/





Опубликовано: 08 августа 2014.
