МИКО-9А снова "спасает" трансформатор от списания!

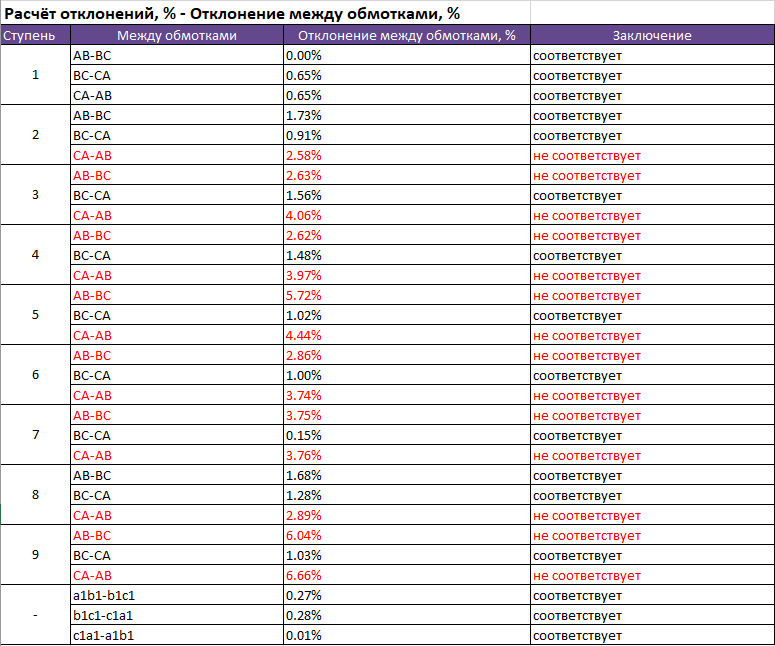

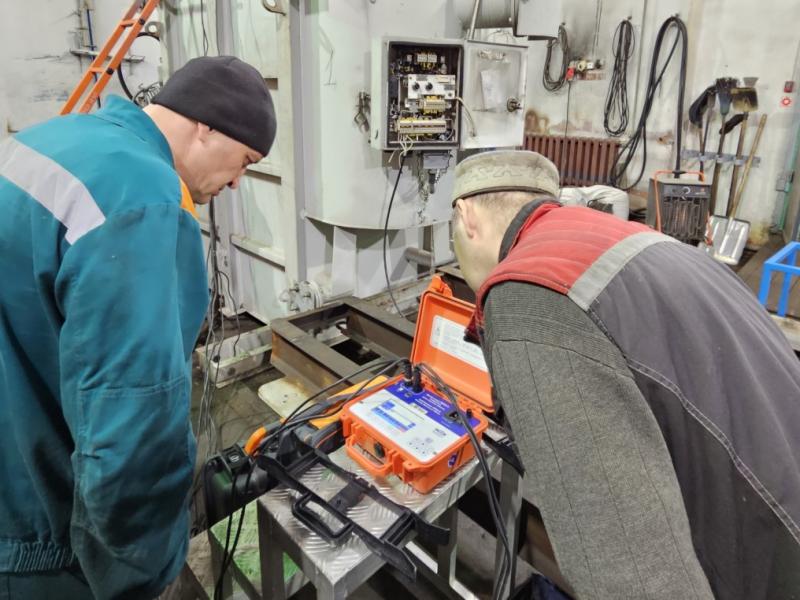

Продолжаем историю старого трансформатора ТМН-6300/35-У1, который снова находился на грани списания по причине его диагностики "некачественным" измерительным прибором. Недавно компания СКБ ЭП повторно выручила клиента, с которым уже работала ранее (подробности в предыдущей новости), "спасая" трансформатор ТМН-6300/35-У1 от списания. После предыдущей диагностики МИКО-9А и последующего ремонта, удалось восстановить работоспособность объекта, но спустя время вновь проявилась проблема с нестабильным сопротивлением между фазами. Специалисты по диагностике клиента, используя другой прибор, не смогли точно определить причину нестабильности показаний сопротивления. При переключении ступеней устройства РПН проблема проявляла себя в разной степени – отклонения в сопротивлении то увеличивались, то уменьшались, а иногда соответствовали норме. Клиент снова обратился за помощью, опасаясь капитальных затрат на замену трансформатора, поэтому инженер СКБ ЭП провел диагностику объекта с помощью миллиомметра МИКО-9А. В процессе диагностики: 1.       Было проведено измерение сопротивления обмоток миллиомметром МИКО-9А в режиме «АВТО 3ф» на всех положениях РПН 2.       Были проанализированы автоматические пересчёты и отклонения, которые выдает МИКО-9А, что позволяет исключить влияние человеческого фактора. МИКО-9А зафиксировал отклонения до 7%. 3.       Предположили, что проблема в неравномерной изношенности роликовых контактов на контакторе РПН. Местные специалисты пояснили, что данный трансформатор около года работал под перегрузкой более 10%. В данной ситуации это и могло послужить причиной поломки. 4.       Было принято решение о полном разборе устройства РПН и обслуживанию контактной части — чистка или замена роликовых контактов. Чистка роликовых контактов РПН и проверка соединений помогли решить проблему, и трансформатор полностью восстановил работоспособность. Это позволило клиенту вновь избежать замены оборудования и лишних трат! Ключевую роль сыграло применение прибора производства СКБ ЭП. Четырехканальный МИКО-9А показывает преимущество перед приборами-аналогами за счет ряда функциональных особенностей: ·         11 встроенных объектов с предзаданными настройками, что позволяет адаптировать процесс измерения под конкретный тип. ·         режим «АВТО 3ф» для одновременного подключения к трём фазам трансформатора и проведения измерений с автоматическим переключением между ними, что сокращает количество подъемов и спусков на объект. ·         режим «2 обмотки» для быстрого и достоверного измерения электрического сопротивления высокомощных силовых трансформаторов, когда использование традиционных методов не даёт стабильного результата. ·         автоматические пересчеты – для исключения человеческого фактора и экономии времени. Прибор сразу сделает необходимые расчеты, например: расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой; пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток и др. ·         дополнительные режимы, которые позволяют увеличить объем испытаний трансформатора с помощью одного прибора - "испытание на нагрев», "размагничивание" и режим безразборной диагностики устройств РПН (метод DRM). Использование МИКО-9А позволило сократить время диагностики и ремонта, а главное определить точную причину неисправности. СКБ ЭП вновь доказывает, что любые «проблемы» в результатах диагностики решаются профессионально и без лишних затрат, главное, использовать подходящие приборы и грамотно анализировать полученные данные. Если вам требуется помощь в диагностике или эксплуатации высоковольтного оборудования, специалисты СКБ ЭП всегда готовы проконсультировать вас по телефону +7 (812) 500-25-48 или по почте skb@skbpribor.ru.



Опубликовано: 14 марта 2025.
