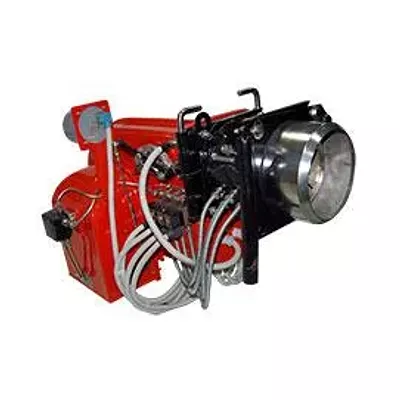

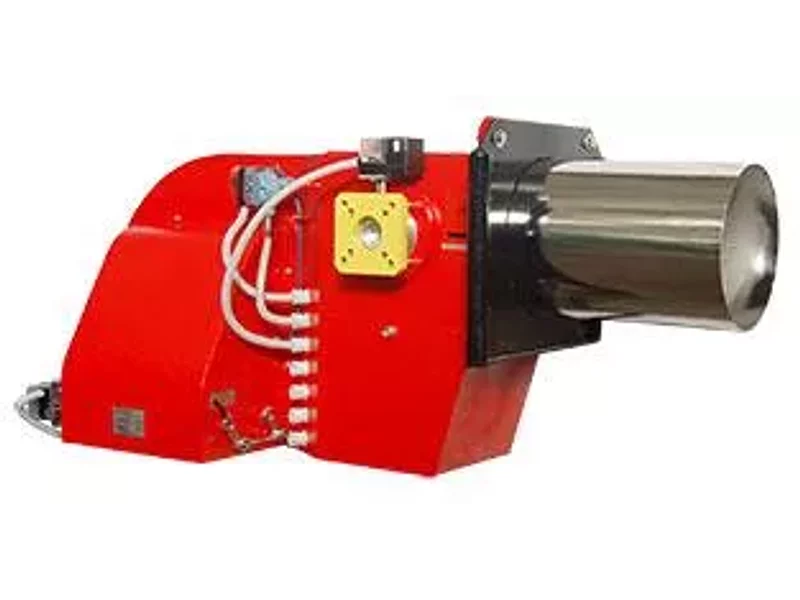

Горелка газовая ГБЛ-2,8

Применение
Горелка применяется для работы с отопительными водогрейными водотрубными и жаротрубными (двух- и трехходовыми) котлами, с отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.). Горелка ГБЛ-2,8 используется с теплоагрегатами мощностью до 2,5 МВт.

Описание.

по типу регулирования соотношения «топливо/воздух»: раздельное; по типу регулирования мощности: плавно-двухступенчатое или модулируемое; по размеру факела: длинный (ГБЛ-2,8), размеры факела также могут быть изменены в зависимости от типа и конструкции теплоагрегата.

В комплект поставки входят:

горелка; арматурная группа (газовая линейка) Ду 50; автоматика управления; котловые датчикии соединительные кабели.

Горелка может оснащаться различными типами автоматики управления:

СПЕКОН СК (управление горелкой или горелкой и теплоагрегатом; модулируемое регулирование мощности).

Возможны другие варианты поставки.

Технические данные:

Номинальная тепловая мощность, МВт: 2,8 Вид топлива: Природный газ Номинальный расход газа, м3/час: 305,2 Присоединительное давление газа, кПа: 20 - 45* Электрическое питание: 220/380 В, 50 Гц Потребляемая электрическая мощность, кВт: 6,5 Регулирование тепловой мощности:

-Плавно-двухступенчатое
-многоступенчатое
-модулируемое

Диапазон регулирования тепловой мощности: 40, 100% или 20 - 100% Автоматика управления: LFL, КСУ-ЭВМ-М или СПЕКОН СК Контроль пламени: Фотоэлектрический датчик или контрольный электрод Диаметр арматурной группы, мм: 50, 65 Масса, кг, не более: 200**

Примечание
* — использование горелок на другом присоединительном давлении газа – по согласованию
** — масса горелок указана без учета массы арматурной группы и автоматики управления.

Необходимые минимальные размеры камеры сгорания для установки горелок ГБЛ-2,8 Р на жаротрубные котлы:

двухходовые котлы:

-длина,мм-2420
 -диаметр,мм-1080

трехходовые котлы:

-длина,мм-2780,
-диаметр,мм-765
