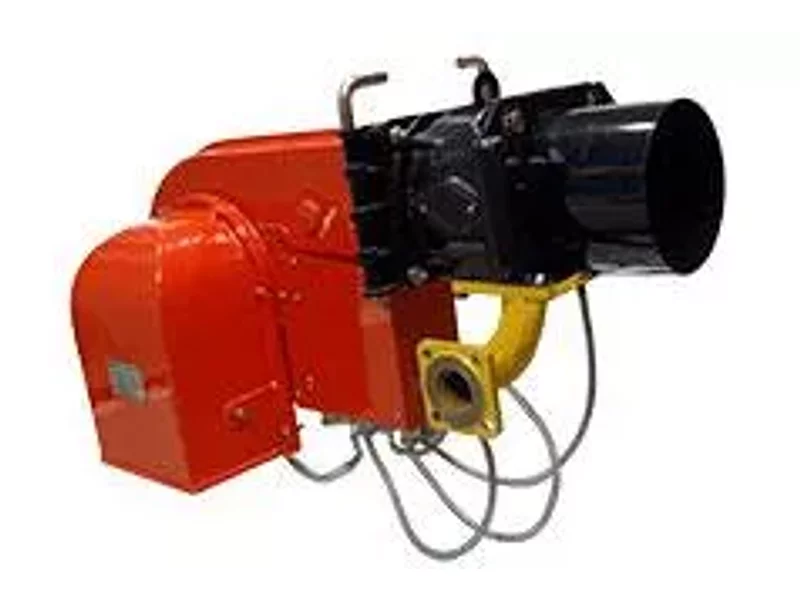

Горелка газовая ГБЛ-0,45

Применение.
Горелка применяется для работы с отопительными водогрейными водотрубными и жаротрубными (двух- и трехходовыми) котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.). Горелка ГБЛ-0,45 используется с теплоагрегатами мощностью до 0,4 МВт.

Описание
Горелка выпускается в различных исполнениях:

по типу регулирования соотношения «топливо/воздух»: связанное или раздельное; по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое; по размеру факела: стандартный (ГБЛ-0,45) или длинный (ГБЛ-0,45 Р), размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.

В комплект поставки входят:

горелка; арматурная группа (газовая линейка) Ду 20 или 40; автоматика управления; котловые датчики и соединительные кабели.

Горелка может оснащаться различными типами автоматики управления:

КСУ-ЭВМ-М (управление горелкой и теплоагрегатом; плавно-двухступенчатое или многоступенчатое регулирование мощности); СПЕКОН СК (управление горелкой или горелкой и теплоагрегатом; модулируемое регулирование мощности).

Возможны другие варианты поставки.

Технические данные:

Номинальная тепловая мощность, МВт: 0,45 Вид топлива: Природный газ Номинальный расход газа, м3/час: 49 Присоединительное давление газа, кПа: 2 - 45 Электрическое питание: 220/380 В, 50 Гц Потребляемая электрическая мощность, кВт: 1,2 Регулирование тепловой мощности:

-Плавно-двухступенчатое,
-многоступенчатое
-модулируемое

Диапазон регулирования тепловой мощности: 40, 100% или 20 - 100% Автоматика управления: LFL, КСУ-ЭВМ-М или СПЕКОН СК Контроль пламени: Фотоэлектрический датчик или контрольный электрод Диаметр арматурной группы, мм: 20, 40 Масса, кг, не более: 70*

Примечание * — масса горелок указана без учета массы арматурной группы и автоматики управления.
Размеры факела горелки ГБЛ-0,45 для установки на водотрубные котлы длина, м: 0,8 диаметр, м: 0,6

Необходимые минимальные размеры камеры сгорания для установки горелок ГБЛ-0,45 Р на жаротрубные котлы:

двухходовые котлы:

-длина,мм-1050
-диаметр,мм-560

трехходовые котлы:

-длина,мм-1150
-диаметр,мм-470
