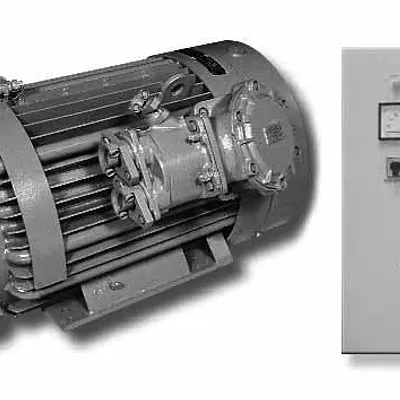

Взрывозащищенные синхронные генераторы типа ВСГ

Взрывозащищенные синхронные генераторы типа ВСГ с бесщеточной системой возбуждения предназначены для использования в качестве автономного источника трехфазного переменного тока частотой 50 Гц напряжением 400 В.

Уровень взрывозащиты генераторов – взрывобезопасный с видом взрывозащиты «взрывонепроницаемая оболочка» и «искро-безопасная электрическая цепь», и маркировкой взрывозащиты -1ExdibIIBT4.
Вид климатического исполнения – У3.
Номинальный режим работы – S1.
Конструктивное исполнение генераторов – IМ1001.
Способ охлаждения генераторов – ICА01А51, ТВУ – воздушное естественное.
Степень защиты генераторов – IP54, ТВУ – IP21.

Начальное возбуждение генераторов обеспечивается кратковременной подачей постоянного напряжения 110 В. Мощность внешнего источника питания не менее 150 Вт. Генераторы имеют подшипники качения с консистентной смазкой. Соединение генераторов с приводным механизмом осуществляется посредством эластичной или зубчатой муфты. Со стороны механизма на вал генератора не должны передаваться радиальные и осевые нагрузки. Изоляция обмотки статора термореактивная типа «Монолит–2» класса нагревостойкости «F». Изоляция обмотки ротора класса нагревостойкости «Н». Обмотка статора соединена в звезду с выводом четырех концов в коробку выводов. Генераторы имеют правое направление вращения.

Взрывозащищенные генераторы ВСГ заменяют генераторы производства ведущих западных фирм.

Генераторы могут быть укомплектованы подшипниками SKF или FAG.

Основные характеристики генераторов синхронных типа ВСГ
