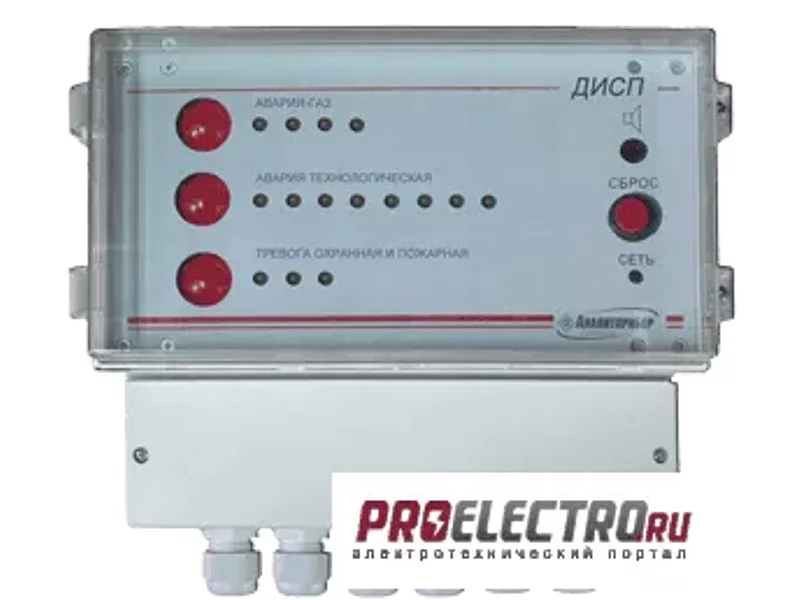

ДИСП - диспетчерский пульт

Диспетчерский пульт предназначен для:

приема сигналов АВАРИЯ от сигнализаторов СГГ-6М, СОУ-1, СТГ-1, а также других сигнализаторов, имеющих дискретный выходной сигнал; приема сигналов от датчиков аварийных параметров технологического оборудования и датчиков пожарной и охранной сигнализации, имеющих дискретный выходной сигнал; выдачи световой и звуковой сигнализации с одновременным переключением "сухих" контактов реле при поступлении на входы пульта сигналов от сигнализаторов и датчиков.

Область применения пульта – дистанционный контроль режимов работы котельных различной мощности, оснащенных газогорелочным оборудованием.

Режим работы – непрерывный.
Рабочее положение – вертикальное.

Основные технические характеристики

Рабочий температурный диапазон, °С: от -10 до +50 Напряжение питания, В: от 150 до 253 (50 Гц) Потребляемая мощность, ВА, не более: 6 Степень защиты (по ГОСТ 14254-96): IP44 Уровень звукового давления, дБ, не менее: 70 Габаритные размеры, мм, не более: 240х240х1240 Масса, кг, не более: 2,0

При получении сигнала включения аварийной сигнализации от сигнализаторов, подключенных к пульту, на пульте включаются звуковая и световая сигнализации “АВАРИЯ-ГАЗ”, а также происходит переключение контактов реле «РЕЛЕ1».
Сигнализация “АВАРИЯ-ГАЗ” блокирующаяся, выключение сигнализации происходит только при нажатии кнопки «СБРОС», при этом ни один из сигнализаторов, подключенных к пульту, не должен выдавать сигнал аварийной сигнализации.
В случае, если хотя бы один сигнализатор, подключенный к группе входов СИГНАЛИЗАТОРЫ выдает сигнал АВАРИЯ, то при нажатии кнопки “СБРОС” выключается только звуковая сигнализация, а прерывистое свечение индикатора “АВАРИЯ-ГАЗ” не отключается и переключение контактов реле “РЕЛЕ1" не происходит.

При срабатывании хотя бы одного датчика, имеющего дискретный выходной сигнал, подключенного к группе входов ТЕХНОЛОГИЧЕСКИЕ ДАТЧИКИ, происходит включение сигнализации “АВАРИЯ ТЕХНОЛОГИЧЕСКАЯ”. Максимальное количество датчиков, одновременно подключенных к группе входов ТЕХНОЛОГИЧЕСКИЕ ДАТЧИКИ, восемь. При срабатывании сигнализации АВАРИЯ ТЕХНОЛОГИЧЕСКАЯ на пульте одновременно включается прерывистое свечение индикатора “АВАРИЯ ТЕХНОЛОГИ-ЧЕСКАЯ” красного цвета и звуковая сигнализация, а также переключаются кон-такты реле “РЕЛЕ2".

Сигнализация ТЕХНОЛОГИЧЕСКАЯ АВАРИЯ блокирующаяся, отключение сигнализации возможно только нажатием кнопки “СБРОС” при условии, что все датчики, подключенные к группе входов ТЕХНОЛОГИЧЕСКИЕ ДАТЧИКИ, не выдают сигнал аварии. В случае, если хотя бы один датчик, подключенный к группе входов ТЕХНОЛОГИЧЕСКИЕ ДАТЧИКИ выдает сигнал аварии, то при нажатии кнопки “СБРОС” выключается только звуковая сигнализация, а прерывистое свечение индикатора “АВАРИЯ ТЕХНОЛОГИЧЕСКАЯ” не отключается и переключения контактов реле “РЕЛЕ2" не происходит.

При срабатывании хотя бы одного датчика, имеющего дискретный выходной сигнал, подключенного к группе входов ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ включается сигнализация “ТРЕВОГА ОХРАННАЯ И ПОЖАРНАЯ”. Максимальное количество датчиков, одновременно подключенных к группе входов ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ, три. При срабатывании ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ на пульте одновременно включается прерывистое свечение индикатора “ТРЕВОГА ОХРАННАЯ И ПОЖАРНАЯ” красного цвета и звуковая сигнализация, а также переключаются контакты реле “РЕЛЕ3".

ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ является блокирующейся. Отключение сигнализации возможно только нажатием кнопки “СБРОС” при условии, что все датчики, подключенные к группе входов ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ, не выдают сигнал аварии. В случае, если хотя бы один датчик, подключенный к группе входов ОХРАННАЯ И ПОЖАРНАЯ СИГНАЛИЗАЦИЯ выдает сигнал аварии, то при нажатии кнопки “СБРОС” выключается только звуковая сигнализация, а прерывистое свечение индикатора “ТРЕВОГА ОХРАННАЯ И ПОЖАРНАЯ” не отключается и переключение контактов реле “РЕЛЕ3" не происходит.

Достоинства:

наличие мощных “сухих” контактов реле “РЕЛЕ1”, “РЕЛЕ2”, “РЕЛЕ3”; широкий температурный диапазон от -10 до +50 °С; наличие световой и звуковой сигнализации (70 дБ); возможность подключения охранной и пожарной сигнализации, а также технологических датчиков; наработка на отказ 30 000 часов; высокая степень защиты IP44; простота и удобство монтажа.

Комплект поставки:
Диспетчерский пульт (ИБЯЛ.465213.003), комплект ЗИП, техническая документация.
