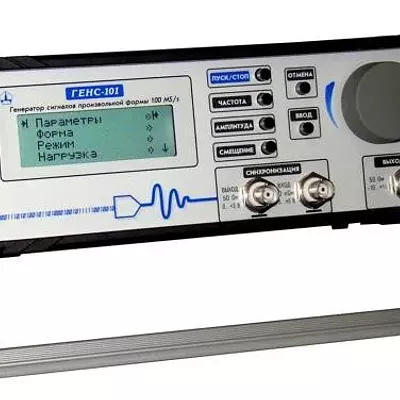

Генератор сигналов произвольной формы ГЕНС-101

Назначение
Генератор сигналов произвольной формы ГЕНС-101 позволяет получить сигнал заданной формы с высоким качеством и частотой повторения. Это достигается применением схемы прямого цифрового синтеза с использованием быстродействующего ЦАП высокой разрядности. Использование ГЕНС-101 позволит в значительной степени повысить качество изделия и уменьшить сроки его разработки за счет моделирования внешних воздействий произвольным сигналом с выхода генератора.

Также ГЕНС-101 может быть использован на стадии тестирования готовых изделий, поскольку позволяет заменить испытания на реальном объекте подачей тестовых входных воздействий нужной формы.

Технические характеристики
Основные характеристики ГЕНС-101:

Одноканальный генератор с частотой преобразования 100 Мвыб/с; Генерация сигналов как стандартной (синусоида, пила, прямоугольник), так и произвольной формы; Разрешение по напряжению 14 бит (16384 дискреты); До 65536 точек на период; Удобный пользовательский интерфейс на основе 4-х строчного ЖКИ; Доступ ко всем параметрам генератора через систему меню; Режим отображения всех основных параметров сигнала одновременно; Возможность хранения до 15 произвольных форм сигнала в энергонезависимой памяти генератора; Гибкие режимы программного изменения параметров сигнала, в том числе возможность изменения параметра сигнала по произвольной форме; Синхровход и синхровыход для синхронизации генератора с другими устройствами. Режим частотомера с разрешением до 10-9; Гальванически изолированный интерфейс USB для управления параметрами и формой сигнала с ПК.

Режимы генерации
Генератор ГЕНС-101 может работать в одном из 12-ти режимов.  Их можно условно разделить на две группы: режимы с различными источниками запуска и режимы программного изменения параметров. Во всех режимах форма сигнала на выходе произвольна.

Отдельно следует упомянуть два режимы работы, в которых ГЕНС-101 работает как частотомер с периодом интегрирования 1 с и 10 с.

Режимы с различными источниками запуска:

Режим непрерывной генерации Режим однократного запуска Режим разрешения

Режимы программного изменения параметров:

Режим последовательного изменения амплитуды Режим последовательного изменения частоты Режим последовательного изменения постоянного смещения Режим изменения амплитуды по произвольной форме Режим изменения частоты по произвольной форме Режим изменения постоянного смещения по произвольной форме Режим изменения сдвига фазы по произвольной форме  Конвейерный режим Режим частотомера

Программное обеспечение
Программа управления генератором ГЕНС-101 работает под операционными системами Windows 98/ME/2000/XP и позволяет управлять всеми параметрами сигнала с ПК и загружать произвольные формы сигнала во флэш-память и ОЗУ генератора. Произвольная форма загружается с диска из файлов следующих форматов:

CSV (время, значение или значение, время) ASCII (значение, значение, ...) Бинарных файлов.
