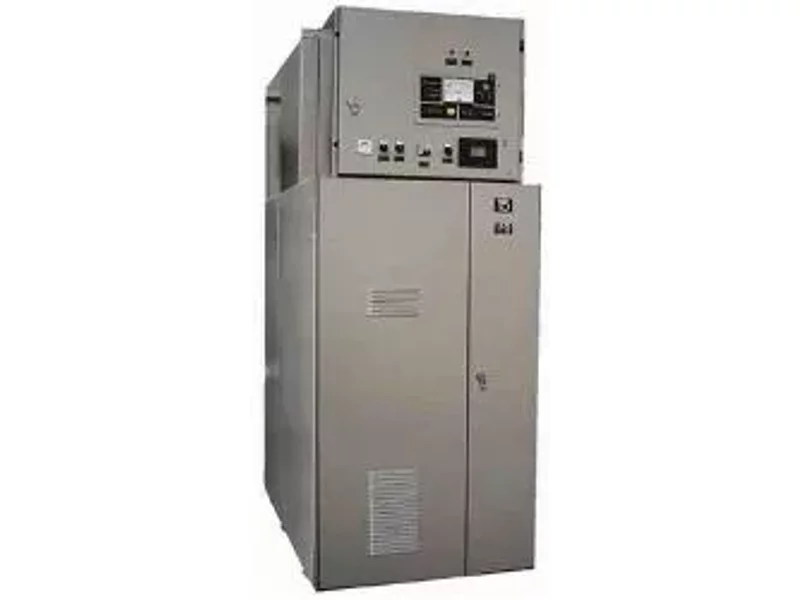

КРУ серии К-98БР

КРУ серии К-98БР.
Шкафы комплектных распределительных устройств серии К-98БР предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6-10 кВ и комплектования распределительных устройств подстанций различного назначения, в том числе сетевых подстанций, подстанций для объектов промышленности, подстанций нефтепромыслов, подстанций для питания сельскохозяйственных потребителей и т.д.

Особенности
Камеры изготовлены на основе сборных конструкций: релейный и кабельный отсеки отделены от отсека коммутационных аппаратов металлическими перегородками.
Номинальное значение рабочих параметров, конструкция и сетка схем позволяет выполнять оптимальные решения в соответствии с требованиями заказчика.

КРУ серии К-98БР рассчитаны на применение всех видов высоковольтных выключателей данного напряжения: масляного, вакуумного, элегазового - могут использоваться для комплектации распределительных подстанций, спроектированных под КРУ других заводов-изготовителей.

Конструкция камер

конструктивно К-98БР выполнено из ячеек с коридором обслуживания (единым блоком) на одной раме. Между ячейками предусмотрены общие шины. К-98БР выполнено в контейнерном исполнении (блок-боксе) с теплоизоляцией (панели "Сэндвич")

Безопасность эксплуатации

имеется надежная блокировка от неправильных действий обслуживающего персонала при помещении выкатной части в ремонтное положение, автоматически работающие шторки защищают персонал от случайного прикосновения к токоведущим частям под напряжением для отключения выключателя в аварийных режимах предусмотрена защита на фототиристорах, срабатывающая при токе 0,5 кА и более

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Номинальное напряжение (линейное), кВ: 6; 10 Наибольшее рабочее напряжение (линейное), кВ: 7,2; 12 Номинальный ток главных цепей, А: 400; 630 Номинальный ток сборных шин, А: 800 Номинальный ток отключения выключателя, кА: 16; 20 Вид изоляции: воздушный Вид обслуживания: двухсторонний Степень защиты шкафов по ГОСТ 14254: IP54 Габаритные размеры, мм: 6540х3100х2930

Условия эксплуатации
Климатическое исполнение К-98БР ХЛ1 по ГОСТ 15150.
Для климатического исполнения наружной установки имеются варианты с нормальной и усиленной внешней изоляцией.

К-98БР не предназначены для работы:

в среде, подвергающейся действию газов, испарений и химических отложений, вредных для изоляции в среде, опасной в отношении пожара или взрыва
